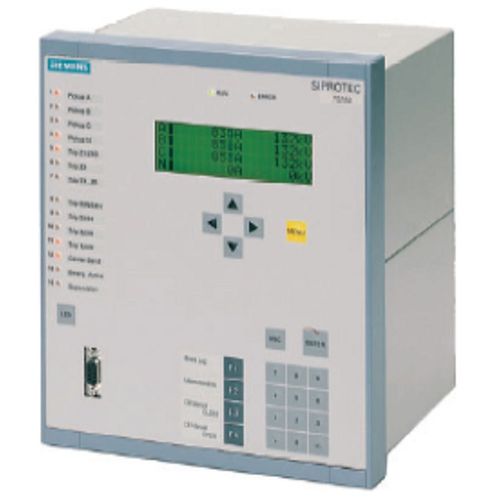

Relè di protezione di distanza SIPROTEC 7SA series

di velocitàdi sincronizzazionemonofase

Le protezioni alla distanza SIPROTEC 7SA522 e SIPROTEC 7SA6 sono state progettate in particolare per la protezione di linee in impianti a media e alta tensione. Con il potente strumento di progettazione DIGSI 4, i dispositivi SIPROTEC 4 offrono soluzioni di sistema di facile utilizzo per la protezione, l'automazione e il monitoraggio con elevata esperienza sul campo e sicurezza. Caratteristiche Il SIPROTEC 7SA522 incorpora diverse funzioni di protezione normalmente richieste per la protezione della linea di trasmissione. -Tempo di intervento ad alta velocità -Adatto per cavi e linee aeree con o senza compensazione dei condensatori di serie -Rilevamento automatico dello swing di potenza per frequenze di swing di potenza fino a 7 Hz Comunicazione digitale relay-to-relay per topologie a due e tre terminali -Chiusura automatica adattiva (ADT) Hardware -Ingressi binari: Da 8 a 24 -Uscite binarie : da 16 a 44 -Uscite ad alta velocità: 5/10 (opzionale) -Visualizzazione del testo -Custodia da parete o da incasso Interfacce di comunicazione -Porta di sistema - IEC 61850 - IEC 60870-5-103 - PROFIBUS DP - DNP 3 -Porto di servizio - DIGSI 4 - Modem -2 interfaccia dati di protezione seriale per la teleprotezione -Fronte porta - DIGSI 4 -Sincronizzazione temporale tramite IRIG B, DCF 77 o interfaccia di sistema Funzioni Funzioni di protezione -Protezione alla distanza non commutata con 6 sistemi di misura (21/21N) -Alta resistenza di terra (terra)-protezione di guasto per intervento monofase e trifase (50N, 51N, 67N) -Protezione tele (pilota) (85) -Localizzatore di guasti (FL) -Rilevamento oscillazione di potenza / intervento (68/68T) -Protezione da sovracorrente di fase (50/51) -Protezione da sovracorrente del bus STUB (50STUB) -Protezione da commutazione su guasto (50HS) -Protezione da sovra/sottotensione (59/27)
