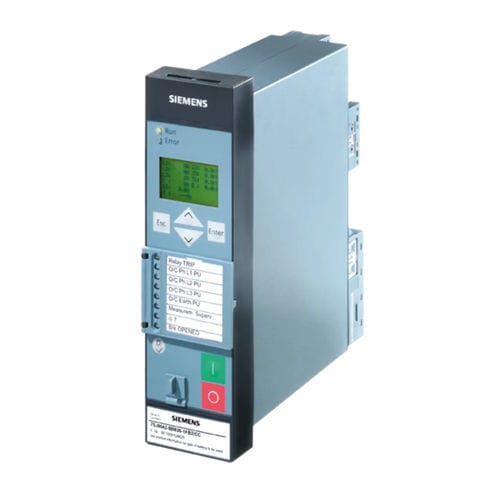

Relè di protezione di sovraintensità SIPROTEC 7SJ8 series

di frequenzaper linea elettrica aereaper alimentatore

I relè di protezione da sovracorrente e di alimentazione possono essere utilizzati per la protezione di linea/alimentatore di reti ad alta e media tensione con messa a terra, a bassa resistenza, isolata o con punto neutro compensato. I relè hanno tutte le funzioni necessarie per essere applicati come relè di riserva ad un relè differenziale a trasformatore. Caratteristiche Hardware -4 trasformatori di corrente Trasformatori di tensione -0/3 Ingressi binari -3/7/11 (soglie configurabili via software) -5/8 uscite binarie (2 contatti in scambio / forma C) -1 contatto di vita -Terminali di corrente e tensione innestabili. Funzioni -Protezione da sovracorrente a tempo definito e inverso (fase/massa) (50, 50, 50N, 51, 51, 51N) -Protezione da sovracorrente temporale direzionale (fase/terra) (67, 67, 67N) -Protezione da dispersione verso terra sensibile alla direzione (67Ns, 50Ns) -Protezione da sovratensione, sistema a sequenza zero (59N) -Protezione da guasti al suolo ad alta impedenza limitata (87N) -Restrizione a spunto -Supervisione del circuito di trip (74TC) -Monitoraggio delle sottocorrenti (37) -Protezione da sovraccarico (49) -Protezione da sottotensione/sovratensione (27/59) -Protezione di potenza in avanti e in retromarcia (32) -Fattore di potenza (55) -Protezione da sovra/frequenza/sottofrequenza (81O/U) -Protezione contro i guasti dell'interruttore automatico (50B/F) -Protezione intermittente contro la dispersione verso terra -Protezione intermittente intermittente verso terra (67Ns) -Protezione del carico sbilanciato (46) -supervisione della sequenza fase-sequenza-tensione (47) -Protezione da sovracorrente in tempo inverso dipendente dalla tensione (51V) -Sincrocheck (25) -Chiusura automatica (79) -Localizzatore di guasti (FL) -Blocco (86) -Protezione della variazione del tasso di frequenza (81R) -Protezione dalla variazione di tensione (27R/59R)
