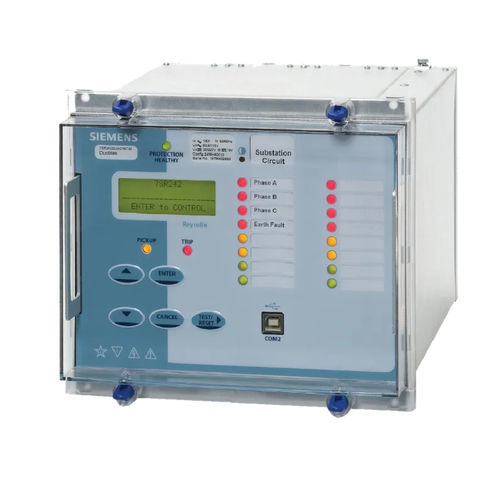

Relè di protezione di sequenza di fasi Reyrolle 7SR242

di sovratensionedi sottotensionecon dispersione a terra

Il 7SR242 viene utilizzato come relè di protezione, controllo e monitoraggio per due trasformatori di avvolgimento di tutti i gruppi vettoriali, configurazioni/connessioni primarie e collegamenti di messa a terra. Caratteristiche La funzionalità del relè ne consente anche l'applicazione in schemi di autotrasformatore e di protezione del reattore. I relè sono alloggiati in custodie di dimensioni E8 o E10. La logica integrata è fornita per consentire la configurazione ottimale della funzionalità dei relè con gli ingressi analogici dei relè e i circuiti di ingresso/uscita binari. Le funzioni di protezione, controllo, strumentazione e misurazione sono accessibili tramite i canali di comunicazione dati. È presente una porta USB anteriore per il collegamento al PC locale o una porta RS485 elettrica posteriore per il collegamento remoto. Sono disponibili ulteriori opzioni per la porta posteriore. -Impostazioni del carico freddo -Otto gruppi di impostazioni -Protezione con password - 2 livelli -Logica programmabile dall'utente -Autocontrollo -Contatori di viaggio per interruttori automatici -Registrazioni di guasti, eventi e forme d'onda Funzioni di protezione -Sover-fluxing (24) -Sottotensione/sopra-tensione (27/59) -Sottocorrente (37) -Sovracorrente di sequenza fasi negativa (46NPS) -Sovraccarico termico (49) -Sovracorrente (50, 51) -Guasto di terra (50G, 50N, 51G, 51G, 51N) -Spostamento di tensione neutra (59N) -Alta impedenza REF (64H) -Differenziale di base (87BD) -Differenziale ad alta regolazione (87HS)
