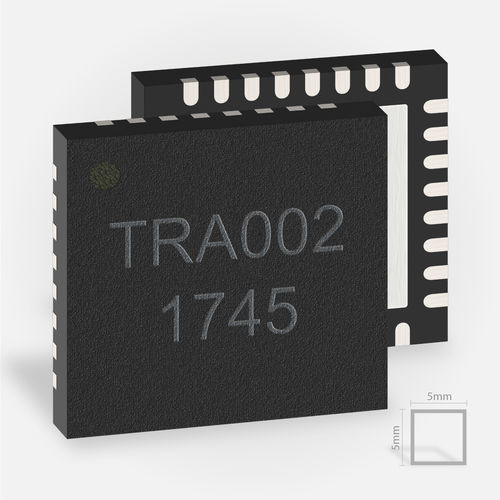

Ricetrasmettitore radar TRA_120_002

circuito integrato

Il focus del radar MMIC TRA_120_002 è sulla massima integrazione. Qui entrambe le antenne, una per il trasmettitore e una per il ramo del ricevitore, sono integrate monoliticamente nel chip per offrire dimensioni e perdite più basse. Si prega di vedere anche il nostro radar MMIC ibrido integrato TRX_120_001. Applicazione I chip radar forniscono segnali di misura per la misurazione della distanza e della velocità degli oggetti come segnale analogico. In combinazione con una successiva valutazione del segnale esterno dal lato del cliente, le possibili applicazioni sono l'indagine delle superfici di un materiale, la misurazione dello spessore degli strati e altre proprietà degli oggetti misurati. Il principale campo di applicazione del front end radar transceiver 120-GHz è per i sistemi radar a corto raggio con una portata operativa fino a 10 metri. Utilizzando lenti o specchi dielettrici, la portata può essere aumentata oltre i 100 metri. Nessuna manipolazione delle alte frequenze sul PCB Il segnale radar ad alta frequenza è già convertito in una frequenza più bassa nel circuito integrato del front end radar. L'uscita del CI è un segnale analogico con una frequenza di max. 2 GHz. Questo permette il routing e l'elaborazione di tutti i segnali su PCB economici. Può quindi essere implementato su schede FR4 standard e combinato con altri componenti IC per loop di controllo, stabilizzazione della tensione, modulazione di frequenza e conversione AD.
