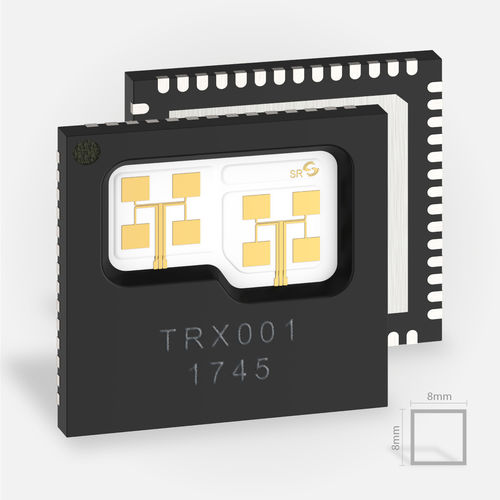

Ricetrasmettitore radar TRX_120_001

circuito integrato

Il radar MMIC TRX_120_001 impiega un concetto di antenna patch ibrida integrata per supportare la direttività del fascio radar. La barra stessa può anche essere combinata con una soluzione di antenna individuale a lato del cliente. Si prega di vedere anche il nostro radar MMIC monoliticamente integrato TRX_120_002. Applicazione I chip radar forniscono segnali di misura per la misurazione della distanza e della velocità degli oggetti come segnale analogico. Includendo una successiva valutazione del segnale esterno sul lato cliente, le possibili applicazioni sono l'indagine delle superfici di un materiale, la misurazione dello spessore degli strati e altre proprietà degli oggetti da misurare. L'area di applicazione principale del front end radar transceiver 120-GHz è per i sistemi radar a corto raggio con una portata operativa fino a 10 metri. Utilizzando lenti o specchi dielettrici, la portata può essere aumentata oltre i 100 metri. Nessuna manipolazione delle alte frequenze sul PCB Nel front end radar, il segnale radar ad alta frequenza è già convertito in una frequenza più piccola nel circuito integrato. Viene emesso come segnale analogico con una frequenza di max. 2 GHz. Questo permette il routing e l'elaborazione di tutti i segnali su PCB economici. Può quindi essere implementato su schede FR4 standard e combinato con altri componenti IC per loop di controllo, per la stabilizzazione della tensione, la modulazione di frequenza e la conversione AD.
