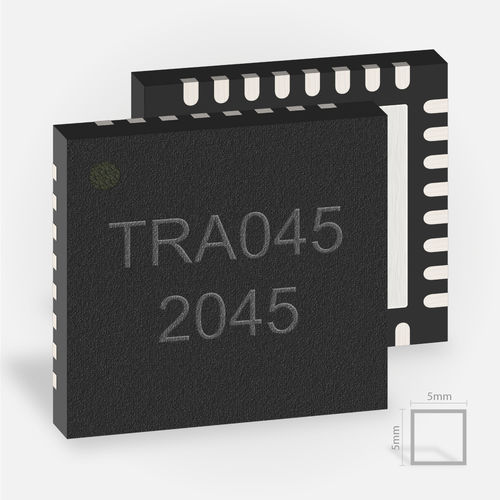

Ricetrasmettitore radar TRA_120_045

analogico

Il TRA_120_045 opera da 113,9 GHz a 134,1 GHz e quindi ha una larghezza di banda molto elevata. Questo permette misure con una risoluzione inferiore a 1 mm. Nonostante questi valori eccezionali, l'MMIC ha una dimensione di soli 5 x 5 mm² ed è disponibile in un pacchetto standard QFN32. Le antenne per il canale RX e TX sono progettate come dipoli direttamente sul chip. La costruzione altamente integrata risulta nel piccolo fattore di forma e nelle perdite particolarmente basse sul percorso del segnale. Applicazione Fondamentalmente, questo chip radar fornisce informazioni per la misurazione della velocità e della distanza. Queste vengono emesse come segnali analogici. Grazie all'elevata larghezza di banda, le applicazioni particolarmente sensibili possono essere portate ad un nuovo livello. Il risultato è una migliore risoluzione, che permette di trovare le più piccole impurità nei test dei materiali, di scansionare le superfici con maggiore precisione o di posizionare gli strumenti in modo più accurato. Anche il rilevamento di segni vitali (battito cardiaco, respirazione) può beneficiare dell'elevata larghezza di banda e portare a risultati più affidabili. La distanza di lavoro generale del TRA_120_045 è fino a 5m. In combinazione con le lenti dielettriche, questa può essere aumentata fino a 100 m, a seconda dell'applicazione. Nessuna manipolazione delle alte frequenze sul PCB Già all'interno del chip a banda larga il segnale ad alta frequenza viene convertito in una frequenza più bassa. Il routing e l'elaborazione del segnale possono essere fatti su schede FR4 a basso costo perché un segnale analogico con max. 2 GHz viene emesso. Questo permette al TRA_120_045 di essere facilmente integrato con altri componenti per il controllo della tensione o l'elaborazione del segnale su un singolo PCB.
