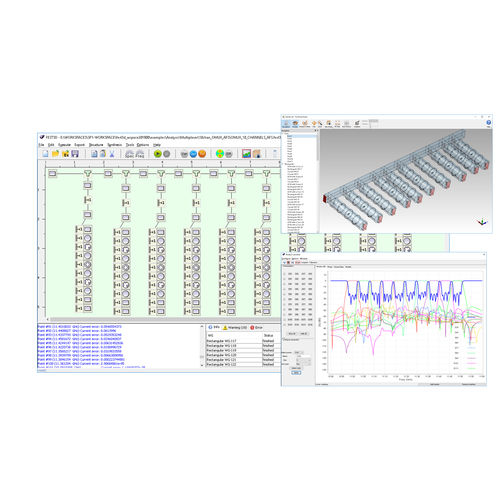

Software di analisi FEST3D

di simulazionedi progettazionedi ottimizzazione

Fest3D è un software in grado di analizzare complessi componenti passivi a microonde in base alla tecnologia delle guide d'onda e delle cavità coassiali in tempi computazionali ridotti con un livello elevato di precisione rispetto ai metodi di mode-matching. La suite offre tutte le funzionalità necessarie per la progettazione di componenti passivi, tra cui analisi di tolleranza e ottimizzazione. È inoltre possibile utilizzare gli strumenti di sintesi avanzati Fest3D per progettare filtri a banda passante, bimodali e passa-basso partendo dalle specifiche degli utenti. Fest3D è basato sulla tecnica delle equazioni integrali efficacemente risolta dal metodo dei momenti. Viene inoltre impiegato il metodo BI-RME (Boundary Integral-Resonant Mode Expansion) per estrarre il grafico modale di guide d'onda complesse con sezione trasversale arbitraria. La combinazione vincente di questi metodi garantisce un livello elevato di precisione e una riduzione del numero di risorse computazionali richieste (in termini di memoria e tempo della CPU). Fest3D è un componente opzionale di CST Studio Suite® ed è disponibile anche separatamente. Il metodo di analisi di Fest3D è basato su una rappresentazione di reti equivalenti a modalità multipla di giunzioni in guida d'onda. Ogni elemento nel circuito completo viene risolto con il miglior metodo disponibile, garantendo precisione ed efficienza. Su questa base, Fest3D è in grado di simulare dispositivi passivi complessi in tempi brevissimi (nell'ordine di secondi o pochi minuti), mentre un software generico (basato su tecniche di segmentazione quali gli elementi finiti o le differenze finite) può richiedere alcune ore per gli stessi calcoli.
