Software di analisi SPARK3D

di interfacciadi simulazionedi progettazione

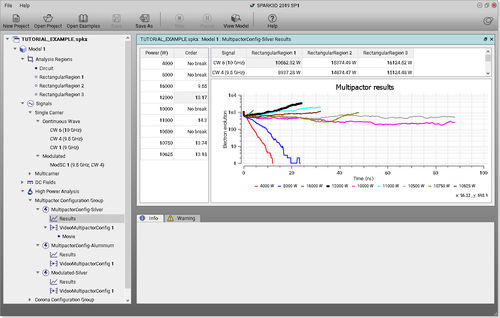

Spark3D è un esclusivo strumento di simulazione per determinare il livello di potenza del breakdown a radiofrequenza in un'ampia gamma di dispositivi passivi, tra cui cavità, guide d'onda, microstrisce e antenne. I risultati delle simulazioni CST Studio Suite® possono essere importati direttamente in Spark3D per analizzare il breakdown nel vuoto (multipactor) e la scarica di gas. Da qui Spark3D calcola la potenza massima che il dispositivo è in grado di gestire senza effetti di scarica. Gli approcci approssimativi tipici per determinare il livello di potenza del breakdown a radiofrequenza di qualsiasi componente sono intenzionalmente estremamente conservativi. Spark3D si basa su metodi avanzati che analizzano numericamente i fenomeni di breakdown, prevedendo livelli di potenza più realistici e migliorando di conseguenza i margini del progetto. Ecco le principali funzionalità di Spark3D: Importazione dei campi elettromagnetici per i risolutori EM. Determinazione automatica della soglia di potenza di breakdown. Possibilità di definire riquadri di analisi per scegliere le aree critiche da analizzare. Interfaccia di output in tempo reale con dati di simulazione avanzati sotto forma di tabelle, tracciati e visualizzazioni 3D.
