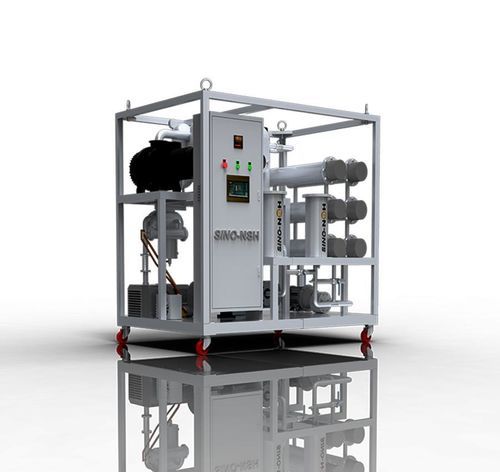

Sistema di depurazione per olio NSH-VFD series

per applicazioni industriali

Generale
NSH-VFD è un purificatore sottovuoto a doppio stadio per olio di trasformatori progettato per disidratazione, degassificazione e rimozione di impurità solide nelle oli isolanti impiegati in trasformatori, interruttori e apparecchiature ad alta tensione. Compatibile con oli di marca e con alcuni oli lubrificanti a bassa viscosità. Disponibile in configurazioni fisse e mobili per manutenzione in sito o in officina.

Vantaggi

• Rimozione efficiente dell'umidità disciolta nell'olio
• Riduzione dei gas combustibili e dell'ossigeno disciolto
• Miglioramento della rigidità dielettrica (BDV)
• Miglioramento del fattore di potenza e della stabilità operativa
• Estensione della vita utile dell'olio e riduzione delle sostituzioni
• Aumento dell'affidabilità e della durata del trasformatore

Dati dell'olio dopo purificazione
Rigidità dielettrica (BDV) | kV | ≥75
Contenuto d'acqua | ppm | ≤3
Contenuto di gas | % | ≤0.1
Dimensione impurità | μm | ≤5

Purificatore sottovuoto a doppio stadio per olio di trasformatori - Dati tecnici selezionati
Portata (L/H): VFD-30 1800 | VFD-50 3000 | VFD-75 4000 | VFD-100 6000 | VFD-150 9000 | VFD-200 12000 | VFD-300 18000
Gamma di vuoto: -0.092 ~ -0.099 MPa
Pressione di lavoro: ≤0.3 MPa
Vuoto massimo: ≤50 Pa
Gamma di temperatura (lavoro): 45 - 85 °C
Alimentazione (tipica): 380 V / 3Phase / 50Hz (personalizzabile)
Rumore operativo: ≤72 dB (dipende dal modello)
Potenza riscaldamento (kW): VFD-30 24 | VFD-50 30 | VFD-75 48 | VFD-100 72 | VFD-150 108 | VFD-200 144 | VFD-300 210
Potenza totale (kW): VFD-30 26 | VFD-50 33 | VFD-75 58 | VFD-100 76 | VFD-150 114 | VFD-200 150 | VFD-300 222
Diametri ingresso/uscita (mm): 25–65 (a seconda del modello)
Peso netto (kg): ~350 fino a ~1420 a seconda del modello
Esempi dimensioni (L x W x H mm): VFD-30 1400 x 1000 x 1200 | VFD-300 2100 x 1700 x 2000

Opzioni di presentazione

• Telaio base con ruote
• Coperchio metallico su ruote
• Coperchio metallico su rimorchio a asse singolo
• Telaio su rimorchio a doppio asse
• Coperchio metallico su rimorchio a doppio asse
• Coperchio metallico con cabina operatore su rimorchio a doppio asse

Detto anche: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling

Specifiche tecniche

• Brand Name: Sino-NSH
• Series: VFD
• Model / Denomination: NSH-VFD
• Olio trattato: olio isolante per trasformatori; adatto anche a certi lubrificanti a bassa viscosità
• Funzione: disidratazione, degassificazione, rimozione impurità
• Intervallo portata: 1.800 - 18.000 L/h (a seconda del modello)
• Alimentazione: tip. 380VAC / 3Phase / 50Hz (altre tensioni/frequenze personalizzabili)
• Intervallo vuoto: circa -0.092 a -0.099 MPa
• Pressione di lavoro: ≤0.3 MPa
• Vuoto max: ≤50 Pa
• Temperatura di esercizio: 45 - 85 °C
• Rumore operativo: fino a ≤72 dB (varia per modello)
• Potenza di riscaldamento: 24 kW fino a 210 kW a seconda del modello
• Potenza totale: 26 kW fino a 222 kW a seconda del modello
• Diametri ingresso/uscita: 25 mm a 65 mm a seconda del modello
• Peso netto: ~350 kg a ~1420 kg a seconda del modello
• Tempi di consegna (es.): 10 giorni lavorativi
• Capacità di fornitura (es.): 50 set / mese
