Sistema di depurazione per olio NSH-VFD-A

per applicazioni industriali

Titolo
Purificatore d'olio per trasformatori NSH-VFD-A, vuoto a doppio stadio, 1.800–18.000 L/h

Panoramica
NSH-VFD-A è un purificatore completamente automatico con sistema a vuoto a doppio stadio per trasformatori di potenza, idoneo per tutti gli oli isolanti. Rimuove umidità, gas disciolti, particolato, acidi organici, fanghi, pitch e carbonio dissociato. Sono disponibili soluzioni personalizzate.

Generale
Per effetto del calore e del campo elettrico, l'olio isolante può accumulare umidità, gas e contaminanti solidi. NSH-VFD-A rigenera e riattiva l'olio degradato rimuovendo umidità, gas e impurità meccaniche ed eliminando acidi organici, fanghi, pitch e carbonio dissociato che gli impianti convenzionali non riescono a rimuovere completamente. L'olio trattato può soddisfare gli standard e la durata di un olio nuovo.

Descrizione
L'unità è un sistema di disidratazione e degassificazione completamente automatico, personalizzabile in base alle esigenze operative o funzionali dell'utilizzatore finale. Utilizza un controllo PLC e una serie di strumenti, allarmi e interblocchi per fornire operatività completamente automatica, con controllo manuale opzionale. Spie pilot indicano lo stato dei componenti chiave e le condizioni di allarme.

Strumenti di ispezione disponibili

• Contenuto di umidità prima e dopo
• Portata in tempo reale e volume totale trattato
• Monitoraggio della pressione
• Ispezione in linea del contenuto particellare
• Temperatura olio in ingresso e in uscita
• Contatore dei cicli di esercizio
• Monitoraggio dello stato dei componenti
• Indicatore di intasamento filtri

Dati olio prima e dopo

• Tensione di rottura: prima 25 kV → dopo ≥75 kV
• Rimozione umidità: prima 50–100 ppm → dopo < 3–5 ppm
• Dimensione particelle (finitura filtro): prima visibile → dopo < 1 μm
• Contenuto di gas: prima < 10% vol → dopo < 0.1% vol

Opzioni di presentazione

• Telaio base con ruote
• Coperchio metallico su ruote
• Coperchio metallico su rimorchio ad asse singolo

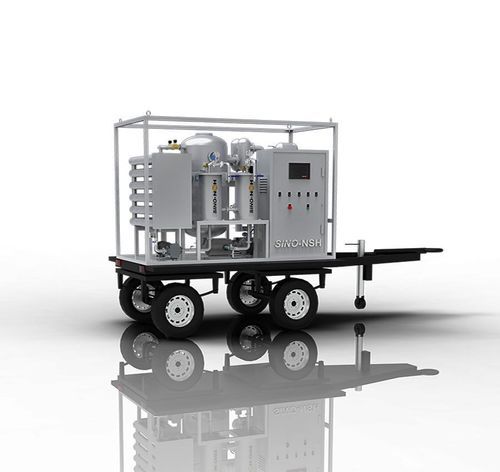

• Telaio base su rimorchio a doppio asse
• Coperchio metallico su rimorchio a doppio asse
• Coperchio metallico e cabina operativa su rimorchio a doppio asse

Detto anche
Essiccatore a vuoto, sistema di purificazione a vuoto, degassificazione dell'olio, rigenerazione dell'olio, riciclaggio dell'olio

Specifiche tecniche

• Brand Name: Sino-NSH
• Modello / Serie: VFD (NSH-VFD-A)
• Olio trattato: olio isolante (olio per trasformatori)
• Funzioni: disidratazione, degassificazione, rimozione impurità; eliminazione di acidi organici, fanghi, pitch e carbonio dissociato
• Portata: 1.800 – 18.000 L/h
• Alimentazione: 380 VAC / 3 fasi / 50 Hz (personalizzabile)
• Tempo di consegna: 10 giorni lavorativi
• Capacità di fornitura: 50 set al mese
