Sistema di filtrazione a gas NSH-VFD-R series

per olio di lubrificazioneper olioper olio dielettrico

Panoramica

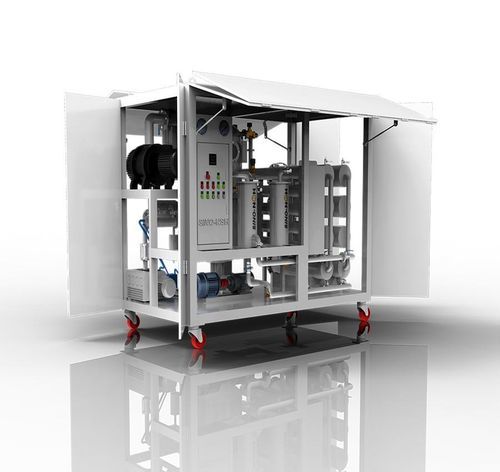

Il NSH-VFD-R è un impianto di rigenerazione dell'olio per trasformatori a doppio stadio prodotto da Sino-NSH, progettato per ripristinare e purificare oli isolanti invecchiati. Integra disidratazione sotto vuoto, degassificazione e rigenerazione chimica per rimuovere umidità, gas disciolti, zolfo, fanghi, catrami e carbonio dissociato. Disponibile in configurazioni fisse o mobili per interventi in sito o in officina.

Generale
L'olio isolante si degrada per umidità, invecchiamento termico e contaminazione. Il NSH-VFD-R impiega riscaldamento controllato, vuoto e processi assistiti da campo elettrico per estrarre acqua e gas, filtrare particelle e rigenerare chimicamente l'olio rimuovendo acidi organici, fanghi e pigmentazione. L'olio trattato raggiunge parametri dielettrici e di pulizia richiesti, prolungando la vita utile dell'olio e del trasformatore.

Parametri del prodotto

• Brand Name: Sino-NSH
• Modello: NSH-VFD-R
• Serie: VFD
• Olio trattato: olio isolante (olio per trasformatori)
• Funzioni: disidratazione, degassificazione, rimozione impurità, rigenerazione
• Portata: 1.800–18.000 L/h (a seconda del modello)
• Alimentazione: 380 VAC / 3 fasi / 50 Hz (personalizzabile)
• Intervallo di vuoto: ca. -0,092 a -0,099 MPa
• Vuoto massimo dopo trattamento: ≤ 50 Pa
• Temperatura olio: 45–85 °C
• Finezza filtro: ≤ 5 µm (opzione ≤ 1 µm)
• Tempi di consegna: ca. 10 giorni lavorativi
• Capacità di fornitura: 50 unità/mese

Vantaggi del purificatore d'olio

• Rimuove umidità disciolta e acqua libera
• Riduce gas combustibili disciolti e ossigeno
• Ripristina e migliora la resistenza dielettrica
• Riduce le perdite dielettriche e migliora il fattore di potenza
• Rimuove acidi, fanghi, carbonio e colore con opzione rigenerazione
• Allunga la durata del servizio dell'olio e l'affidabilità del trasformatore

Dati olio dopo purificazione

• Resistenza dielettrica: ≥ 75 kV
• Contenuto di acqua: ≤ 5 ppm
• Finezza di filtrazione: ≤ 5 µm (o ≤ 1 µm)
• Degassificazione: ≤ 0,1%
• Colore olio: L ≤ 0,5 (migliorato)
• Valore acido: ≤ 0,01 mg KOH/g
• pH acido solubile: 5–7
• Tangente di perdita dielettrica tg(90°C)% : ≤ 0,002

Specifiche macchina

• Intervalli comuni: vuoto ca. -0,092 a -0,099 MPa; pressione di lavoro ≤ 0,3 MPa; vuoto max ≤ 50 Pa; controllo temperatura olio 45–85 °C; ambiente -20 a 55 °C
• Modelli e dati principali:
• VFD-R-30 — Portata 1.800 L/h | Potenza riscaldamento 24 kW | Potenza totale 26 kW | Entrata/Uscita 25 mm
• VFD-R-50 — Portata 3.000 L/h | Potenza riscaldamento 30 kW | Potenza totale 33 kW | Entrata/Uscita 25 mm
• VFD-R-75 — Portata 4.000 L/h | Potenza riscaldamento 48 kW | Potenza totale 58 kW | Entrata/Uscita 32 mm
• VFD-R-100 — Portata 6.000 L/h | Potenza riscaldamento 72 kW | Potenza totale 76 kW | Entrata/Uscita 32 mm
• VFD-R-150 — Portata 9.000 L/h | Potenza riscaldamento 108 kW | Potenza totale 114 kW | Entrata/Uscita 40 mm
• VFD-R-200 — Portata 12.000 L/h | Potenza riscaldamento 144 kW | Potenza totale 150 kW | Entrata/Uscita 50 mm
• VFD-R-300 — Portata 18.000 L/h | Potenza riscaldamento 210 kW | Potenza totale 222 kW | Entrata/Uscita 65 mm
• Rumorosità in funzione: ≤72–78 dB (a seconda del modello)

Opzioni di presentazione

• Telaio di base con ruote
• Copertura metallica su ruote
• Copertura metallica su rimorchio monoscafo
• Telaio su rimorchio a due assi
• Copertura metallica su rimorchio a due assi
• Copertura metallica con cabina operatore su rimorchio a due assi

Altri nomi
Disidratazione sotto vuoto, sistema di purificazione sotto vuoto, degassificazione dell'olio, rigenerazione, riciclo.

Specifiche tecniche

• Modello: NSH-VFD-R
• Brand: Sino-NSH
• Serie: VFD
• Olio trattato: olio isolante (olio per trasformatori)
• Funzioni: disidratazione, degassificazione, rimozione impurità, rigenerazione
• Intervallo portata: 1.800–18.000 L/h
• Intervallo di vuoto: ca. -0,092 a -0,099 MPa
• Pressione di lavoro: ≤ 0,3 MPa
• Vuoto max dopo trattamento: ≤ 50 Pa
• Temperatura olio: 45–85 °C
• Potenza riscaldamento: 24–210 kW
• Potenza totale: 26–222 kW
• Alimentazione: 380 V / 3P / 50 Hz (personalizzabile)
• Finezza filtrazione: ≤ 5 µm o ≤ 1 µm
• Obiettivi post-trattamento: acqua ≤ 5 ppm; dielettrica ≥ 75 kV; tg ≤ 0,002; valore acido ≤ 0,01 mg KOH/g; colore L ≤ 0,5
• Tempi di consegna: ca. 10 giorni lavorativi; capacità: 50 unità/mese
