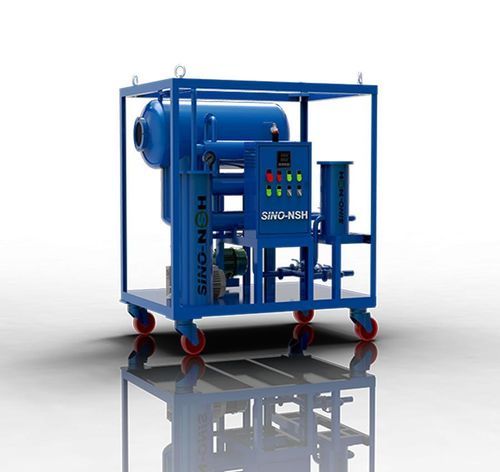

Sistema di depurazione per olio NSH-VF series

economicoper applicazioni industriali

Panoramica
NSH-VF è un purificatore d'olio sottovuoto a singolo stadio progettato come soluzione economica per il trattamento degli oli isolanti nei trasformatori. Rimuove umidità, gas disciolti e particelle per ripristinare le proprietà dielettriche. Elevata efficienza di purificazione e funzionamento semplice; disponibile in versioni fissa o mobile.

Applicazioni
Utilizzato per prolungare la vita utile dell'olio isolante in trasformatori, interruttori, induttori, regolatori di tensione e quadri elettrici, oppure per iniettare olio isolante nei trasformatori. Le unità possono includere rigeneratori per migliorare la deacidificazione, la decolorazione e la rimozione di contaminanti dielettrici e acidi. La tensione di rottura può aumentare da circa 15 kV fino a 65 kV dopo il trattamento.

Vantaggi del purificatore d'olio per trasformatori

• Rimuove l'umidità disciolta dall'olio del trasformatore
• Riduce i gas combustibili disciolti e l'ossigeno disciolto
• Migliora la rigidità dielettrica e le prestazioni isolanti dell'olio
• Migliora il fattore di potenza del trasformatore
• Allunga la vita utile dell'olio e gli intervalli di manutenzione
• Migliora l'affidabilità e la disponibilità del trasformatore

Dati olio dopo purificazione
Rigidità dielettrica (BDV): kV ≥60
Contenuto d'acqua: ppm ≤7
Contenuto di gas: % ≤0.1
Dimensione delle impurità: μm ≤5

Specifiche macchina (parametri selezionati per modello)
Parametro / Colonne valori: VF-10 | VF-20 | VF-30 | VF-50 | VF-100
Portata, litri/ora: 600 | 1200 | 1800 | 3000 | 6000
Potenza di riscaldamento, kW: 9 | 15 | 24 | 36 | 60
Potenza totale, kW: 11 | 17 | 26 | 39 | 65
Alimentazione: Completamente personalizzabile
Diametro ingresso, mm: 25 | 25 | 25 | 32 | 40
Diametro uscita, mm: 25 | 25 | 25 | 32 | 40
Dimensioni (senza rimorchio) lunghezza, mm: 1300 | 1400 | 1400 | 1400 | 1550
Dimensioni (senza rimorchio) larghezza, mm: 900 | 900 | 900 | 900 | 1550
Dimensioni (senza rimorchio) altezza, mm: 1300 | 1300 | 1300 | 1700 | 1850
Peso (senza rimorchio), kg: 300 | 330 | 350 | 400 | 650

Condizioni operative e note
Opzioni di tensione: 380 V (50 Hz), 380 V (60 Hz), 400 V (60 Hz), 415 V (50 Hz), 415 V (60 Hz), 220 V (60 Hz), 460 V (60 Hz), ecc. Progettato per operare correttamente a temperature ambiente da -20 °C a 55 °C.

Stili disponibili

• Tipo stazione fissa, tipo mobile con quattro ruote, tipo mobile con rimorchio
• Aspetto standard, tipo coprente per mensole e tipo antideflagrante
• Disponibile in diversi colori

Altri nomi
Disidratatore sotto vuoto; Sistema di purificazione sotto vuoto; Degassificazione dell'olio; Rigenerazione; Riciclo

Specifiche tecniche

• Brand Name: Sino-NSH
• Serie: VF
• Olio trattato: olio isolante (olio per trasformatori)
• Funzione: disidratazione, degassificazione, rimozione delle impurità
• Portata: 600–6000 L/h (dipende dal modello)
• Esempio alimentazione: 380 VAC / 3 fasi / 50 Hz (o personalizzabile)
• Tempi di consegna esempio: 10 giorni lavorativi
• Capacità di fornitura esempio: 50 set al mese
