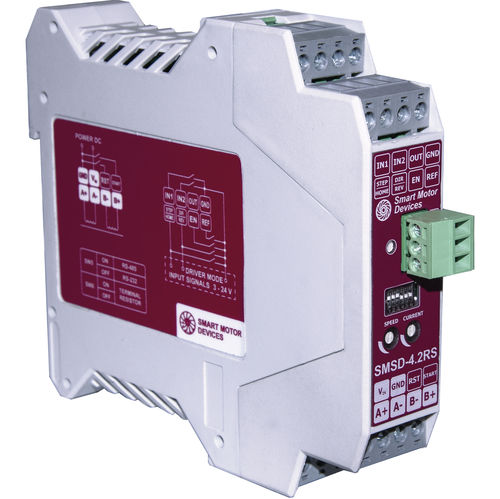

Controllore motore programmabile SMSD-4.2RS

DCmicropassopasso-passo a 2 fasi

Il regolatore programmabile del motore a passo SMSD-4.2RS è una versione modificata ed aggiornata dei vecchi modelli precedenti SMSD-4.2RS-232 e SMSD-4.2RS-485. SMSD-4.2RS fornisce entrambe le interfacce di comunicazione RS-232 e RS-485. Il telaio di aggiornamento è progettato per essere montato su una guida DIN standard. Il regolatore programmabile SMSD-4.2RS è destinato al controllo dei motori a passo con la corrente di fase fino a 4,2 A. Il regolatore permette di controllare (regolare) la direzione, la velocità e l'accelerazione del motore, può essere programmato e funzionare come unità autonoma o può essere controllato da un dispositivo esterno (PC, PLC). Modalità microstepping: 1, 1/2, 1/4, 1/16 Funzioni e capacità principali: - Controllo del motore a passi secondo un algoritmo preassemblato (programma utente), memorizzato nel dispositivo - Registrazione, modifica e lettura del programma di controllo in/da ROM interna non volatile del controller - Funzionamento autonomo senza PC o controller esterno - Controllo del computer tramite porta COM (RS-232, RS-485) - Funzionamento su pannello HMI tramite interfaccia RS232 e RS485. - Controllo analogico della velocità - Funzione di homing - Arresto automatico del motore in caso di ricezione di un segnale di allarme da un sensore - Inversione automatica della rotazione del motore in caso di ricezione di un segnale da un sensore di inversione Le modalità di controllo di SMSD-4.2RS Modalità programma - questa modalità è ampiamente utilizzata per azioni cicliche e ripetitive. L'algoritmo di movimento è registrato da un PC o PLC (interfacce RS-232 o RS-485) in una memoria non volatile del controllore e successivamente può essere eseguito secondo il segnale di ingresso o secondo un comando da un PC o PLC. Si prega di fare riferimento al manuale utente per una lista completa dei comandi di esecuzione.
