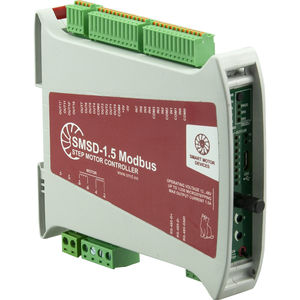

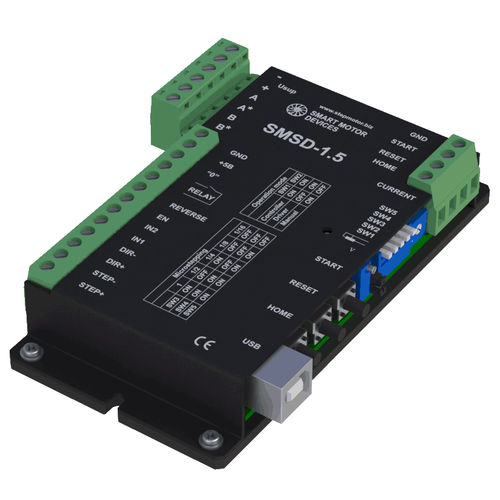

Controllore motore programmabile SMSD-1.5

DCmicropassodigitale

Il controllore di motori passo-passo SMSD è stato sviluppato da noi, include un driver per comunicazione con motori passo-passo e un controllore logico per realizare diversi tipi di movimenti alla volta. Il controllore SMSD è fornito di 3 tipi principali di controlli: 1) Modo Driver con segnali logiche STEP/DIR. Il controllore passo-passo SMSD può operare come un driver passo-passo semplice. Le segnali logiche STEP (Impolso) e DIR (livell di tensione) forniscono movimento al motore passo-passo. In questo modo la distanza di movimento dipende del numero di segnali STEP (impolsi di tensione), la velocità del motore passo-passo è proporzionale alla frequenza delle segnali STEP. Il senso di giro dipende del livello di tensione nell’ingresso DIR: 0VDC è livello basso e 5-24VDC è livello alto. Il movimento può fermarsi con una segnale EN: il livello basso 0VDC permette movimento, livello di tensione alto 5-24VDC vieta movimento.
