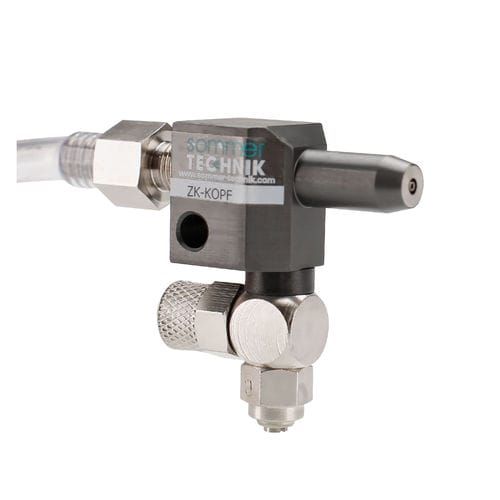

Ugello di polverizzazione ZK - KOPF

per liquidiad aria compressain alluminio anodizzato

Le cose belle arrivano in piccoli pacchetti Spesso non c'è molto spazio disponibile all'interno delle macchine, il che può causare molti grattacapi ai tecnici, soprattutto se si deve installare un sistema di lubrificazione a posteriori. Il design compatto di questo atomizzatore (18 x 30 x 15 mm - senza raccordi) lo rende adatto all'uso anche negli spazi più ristretti. Come funziona: Il tubo del fluido viene inserito in un serbatoio senza pressione o collegato. L'atomizzatore deve essere sempre fissato un po' al di sopra del livello massimo del fluido nel serbatoio. Quando si applica l'aria compressa, l'atomizzatore inizia immediatamente a spruzzare (una valvola di non ritorno integrata nel tubo impedisce che il livello del fluido scenda troppo rapidamente). L'atomizzatore può essere azionato in modo permanente o su base ciclica da un'unità di controllo (ad es. BA), ma sempre in quantità ben dosate. Il fluido viene immesso in modo corretto ed economico al centro del flusso d'aria. Con la strozzatura dell'aria e del fluido (vedi figura) la quantità di aria e di fluido è regolabile con precisione. Dati tecnici: Materiale: - - Alluminio anodizzato, ottone nichelato Pressione di esercizio: - - 3 - 8 bar (maggiore è la pressione, più fine è la nebulizzazione e minore l'angolo di spruzzo) Esempi di misurazione del volume di aspirazione per 1 min. a 20 °C: ISOVG150 - - 2,1 ml a 5 bar di aria compressa - - 1,9 ml a 3 bar di aria compressa - - Acqua - - 62 ml a 6 bar di aria compressa - - 48 ml a 5 bar di aria compressa - - 30 ml a 3 bar di aria compressa
