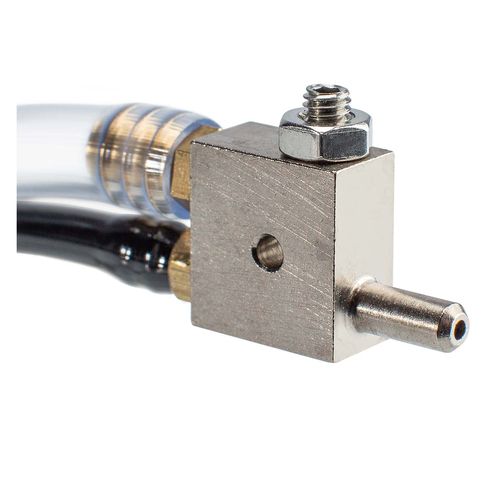

Ugello di polverizzazione ZWERG

ad aria compressaper liquidiin ottone nichelato

Piccolo come una pulce... è il nostro mini atomizzatore. Recentemente il nostro sviluppatore Bernd Heise ha perso le tracce del nuovo prototipo e ha dovuto cercarlo per giorni e giorni. Fortunatamente l'atomizzatore è stato ritrovato e può essere installato anche negli spazi più piccoli. Ma attenzione! Non smarrite questo mini atomizzatore: sarà molto difficile ritrovarlo. Ma se tutto è perduto, potete sempre ordinarne un altro: ne abbiamo molti in magazzino. Una vite di regolazione sulla testa dell'atomizzatore controlla la quantità di liquido, mentre l'aspirazione dell'aria può essere regolata con la valvola di strozzamento sul tubo pneumatico. Funzione: Il tubo del fluido viene inserito in un serbatoio privo di pressione. L'atomizzatore deve essere sempre fissato un po' al di sopra del livello massimo del fluido nel serbatoio. Quando si applica l'aria compressa, l'atomizzatore inizia immediatamente a spruzzare (una valvola di non ritorno incorporata [posizione verticale di installazione] nel tubo impedisce che il livello del fluido scenda troppo rapidamente). L'atomizzatore può essere azionato in modo permanente o su base ciclica da un'unità di controllo (ad es. Unità di soffiaggio BA ..., valvola a 2/2 vie) - ma sempre in quantità ben dosate. Il fluido viene immesso in modo corretto ed economico al centro del flusso d'aria. Con la strozzatura dell'aria e del fluido (vedi immagine) la quantità di aria e di fluido è regolabile con precisione. Esempi di misurazione dei volumi di aspirazione in 1 min. a 20°C: ISOVG150 - - 2,0 ml a 6 bar - - 1,5 ml a 3 bar - - Acqua - - 36 ml a 6 bar - - 30 ml a 3 bar
