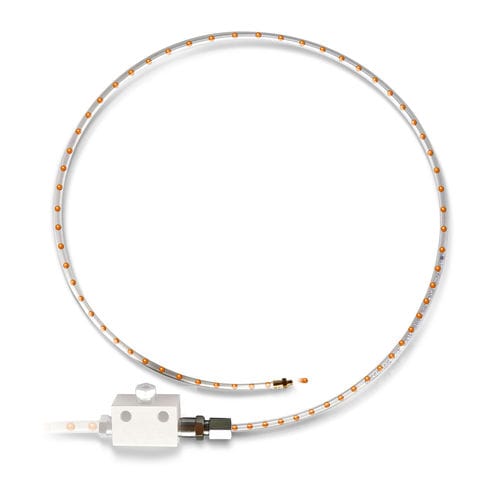

- L'oliatore Loop
Gli spazi stretti o i punti di lubrificazione di difficile accesso possono rappresentare una sfida per i progettisti.
Per risolvere il problema, è possibile installare una prolunga flessibile in PU (max. 2 m, Ø esterno 4 mm) sulla nostra valvola di dosaggio OS per guidare l'olio negli angoli o in spazi chiusi (blocchi motore, basamenti di macchine, ecc.).
Tagliare il tubo in PU alla lunghezza desiderata, riempire la cartuccia in dotazione con l'olio desiderato e fissare l'estremità del tubo con un raccordo M3 (dimensione della chiave 4,5 mm, larghezza nominale 1,5 mm) fornito in dotazione.
1) Tubo flessibile (codice d'ordine S-PUN2,5)
2) Raccordo a innesto (N. d'ordine 3045-4/2,5-M3)
3) Anello di taglio ø 4 mm, non visibile (N. d'ordine OS-SR4)
4) Valvola di dosaggio (n. ordine OS005-OS100)
5) Distributore (N. d'ordine OS-V1)
6) Cartuccia e ago di dosaggio
---
