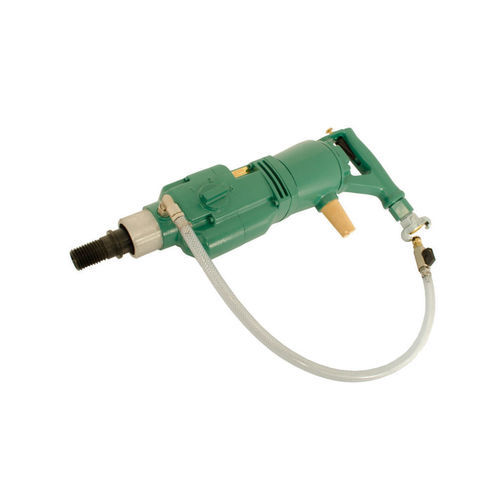

Carotatrice pneumatica 2 1333 0010

per calcestruzzoa manocon sistema di raffreddamento

Panoramica del prodotto
Unità carotatrice pneumatica per perforazioni manuali e su supporto in calcestruzzo, pietra e muratura. Perforazione a mano fino a 82 mm e con supporto fino a 160 mm. Omologazione ATEX II2GExhIIBT6Gb per impiego in aree a rischio. Settori: costruzione di energia e pipeline, costruzione di impianti e ingegneria meccanica.

Principali attributi

• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Capacità foratura a mano: fino a 82 mm
• Foratura con supporto: fino a 160 mm
• ATEX: II2GExhIIBT6Gb
• Stadi ingranaggi: 3 — 400 / 900 / 1.600 giri/min
• Stadi coppia: 49 / 31 / 16 Nm
• Potenza: 1,60 kW
• Peso: 8,2 kg

Dati tecnici (tabella)

• ORD. N.: 2 1333 0010
• Specificazione ATEX: II2GExhIIBT6Gb
• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Adattatore punta: 1 1/4" UNC maschio / R1/2" femmina
• Diam. max punta: 160,00 mm
• Uso: foratura a mano / con supporto
• Stadi ingranaggi: 3
• Velocità: 400 / 900 / 1.600 giri/min
• Coppie: 49 / 31 / 16 Nm
• Potenza: 1,60 kW
• Consumo d'aria: 2,20 m³/min
• Diam. centro adattatore utensile: 60,00 mm
• Lunghezza totale: 540,00 mm
• Connessione: R3/4" maschio
• Connessione raffreddamento: sistema Gardena
• Livello sonoro LpA: 83,0 dB(A)
• Livello sonoro LWA: 94,0 dB(A)
• Livello vibrazioni: <2,5 m/s²
• Peso: 8,2 kg

Applicazioni

• Carotaggio in calcestruzzo armato e non armato per passaggi tubazioni e penetrations
• Forature per ancoraggi, installazioni e aperture HVAC
• Cantieri energia e pipeline, costruzione e manutenzione impianti

Accessori (selezione)
Punte a corona

• 9 2527 0010 | 16,00 mm | Velocità ottimale 4.500 giri/min | Vel. periferica 3,53 m/s | Connessione R1/2" | Lung. utile 320 mm
• 9 2527 0020 | 20,00 mm | Velocità ottimale 3.200 giri/min | Vel. periferica 3,35 m/s | Connessione R1/2" | Lung. utile 400 mm
• 9 2527 0040 | 30,00 mm | Velocità ottimale 2.200 giri/min | Vel. periferica 3,45 m/s | Connessione R1/2" | Lung. utile 400 mm
• 9 2527 0080 | 50,00 mm | Velocità ottimale 1.300 giri/min | Vel. periferica 3,40 m/s | Connessione R1/2" | Lung. utile 400 mm
• 9 2526 0140 | 82,00 mm | Velocità ottimale 800 giri/min | Vel. periferica 3,35 m/s | Connessione 1 1/4"UNC | Lung. utile 450 mm
• 9 2526 0280 | 152,00 mm | Velocità ottimale 390 giri/min | Vel. periferica 3,06 m/s | Connessione 1 1/4"UNC | Lung. utile 450 mm

Supporto di foratura

• 2 1317 9500 | Supporto per fori angolari 45°–90° fino a dia. 160 mm

Morsa per tubi

• 2 1313 8500 | Morsa per tubi, da utilizzare con supporto tipo 9 4101 0080 | Per diam. tubi 150–600 mm

Mandrini (selezione)

• 9 2902 0280 | Adattatore 1 1/4" UNC femmina → M18x1.5 maschio
• 9 2911 0040 | Mandrino per punte Ø 3–16 mm

Prolunghe per punte (selezione)

• 2 1315 7020 | Prolunga | Lato macchina 1 1/4" UNC femmina | Lato punta R1/2" femmina | Lung. 300 mm
• 2 1322 7020 | Prolunga | 1 1/4" UNC femmina → 1 1/4" UNC maschio | Lung. 500 mm

Accessori vari (selezione)

• 5 8002 9100 | Serbatoio acqua 10 l
• 2 1315 9500 | Set utensili
• 9 9910 0080 | Valigetta trasporto

Specifiche tecniche

• Numero ordine: 2 1333 0010
• ATEX: II2GExhIIBT6Gb
• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Diametro max punta: 160 mm (con supporto)
• Capacità foratura a mano: fino a 82 mm
• Ingranaggi: 3
• Velocità: 400 / 900 / 1.600 giri/min
• Coppie: 49 / 31 / 16 Nm
• Potenza: 1,60 kW
• Consumo aria: 2,20 m³/min
• Diam. centro adattatore utensile: 60 mm
• Lunghezza totale: 540 mm
• Connessione: R3/4" maschio
• Connessione raffreddamento: sistema Gardena
• Livello sonoro LpA: 83,0 dB(A)
• Livello sonoro LWA: 94,0 dB(A)
• Livello vibrazioni: <2,5 m/s²
• Peso: 8,2 kg
