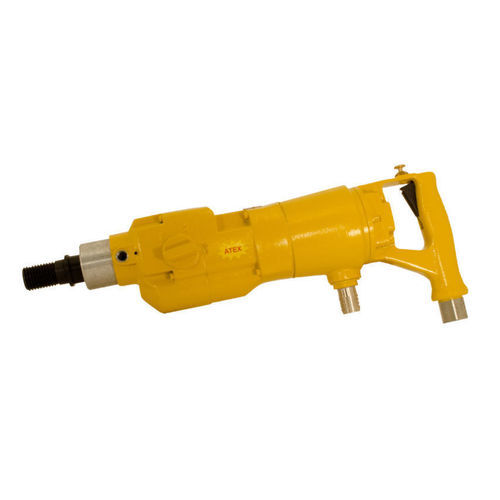

Carotatrice pneumatica 2 1353 0010

a manocon sistema di raffreddamentoper area pericolosa

Descrizione del prodotto
Unità di carotaggio pneumatica per operazioni di foratura manuale su calcestruzzo, pietra e muratura fino a 82 mm di diametro (a mano) e fino a 160 mm con colonna di foratura. Idonea per funzionamento subacqueo e certificata ATEX (II2GExhIIBT6Gb).

Caratteristiche principali

• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Foratura a mano: fino a dia. 82 mm
• Foratura con colonna: fino a dia. 160 mm
• Impiego subacqueo
• ATEX: II2GExhIIBT6Gb

Dati tecnici
ORDER NO.: 2 1353 0010
Specificazione ATEX: II2GExhIIBT6Gb
Fonte di energia: Pneumatica
Pressione di esercizio: 6 bar
Adattatore punta: 1 1/4" UNC maschio / R1/2" femmina
Diametro max punta: 160.00 mm
Uso: foratura a mano/con colonna
Stadi ingranaggi: 3
Regimi: 400/900/1.600 rpm
Coppie: 49/31/16 Nm
Potenza: 1.60 kW
Consumo aria: 2.20 m³/min
Diametro centro adattatore utensile: 60.00 mm
Lunghezza totale: 540.00 mm
Connessione: R3/4" maschio
Connessione raffreddamento: sistema Gardena
Livello rumore LpA: 83.0 dB(A)
Livello rumore LWA: 94.0 dB(A)
Livello vibrazioni: <2.5 m/s²
Peso: 8.2 kg
Campi di applicazione: Costruzione di impianti edile e condotte; Costruzione di impianti e meccanica; Lavori subacquei

Accessori
Punte

• 9 2527 0010 | 16.00 mm | Velocità ottimale: 4.500 rpm | Vel. periferica: 3.53 m/s | Connessione: R1/2" | Lunghezza utile: 320 mm
• 9 2527 0020 | 20.00 mm | 3.200 rpm | 3.35 m/s | R1/2" | 400 mm
• 9 2527 0030 | 25.00 mm | 2.500 rpm | 3.27 m/s | R1/2" | 400 mm
• 9 2527 0040 | 30.00 mm | 2.200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0050 | 35.00 mm | 1.900 rpm | 3.48 m/s | R1/2" | 400 mm
• 9 2527 0060 | 40.00 mm | 1.700 rpm | 3.55 m/s | R1/2" | 400 mm
• 9 2527 0070 | 45.00 mm | 1.500 rpm | 3.53 m/s | R1/2" | 400 mm
• 9 2527 0080 | 50.00 mm | 1.300 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0090 | 55.00 mm | 1.200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0100 | 60.00 mm | 1.100 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0110 | 68.00 mm | 1.000 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0120 | 72.00 mm | 900 rpm | 3.30 m/s | R1/2" | 400 mm
• 9 2526 0140 | 82.00 mm | 800 rpm | 3.35 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0160 | 92.00 mm | 680 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0180 | 102.00 mm | 620 rpm | 3.25 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0200 | 112.00 mm | 570 rpm | 3.28 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0220 | 122.00 mm | 520 rpm | 3.26 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0240 | 132.00 mm | 470 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0260 | 142.00 mm | 420 rpm | 3.07 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0280 | 152.00 mm | 390 rpm | 3.06 m/s | 1 1/4" UNC | 450 mm

Colonna di foratura

• 2 1317 9500 | Colonna per fori angolari 45°–90° fino a dia. 160 mm

Morsetto per tubi

• 2 1313 8500 | Morsetto per tubi, da usare con colonna tipo 9 4101 0080 | Per dia. tubi: 150–600 mm

Mandrini

• 9 2902 0280 | Adattatore 1 1/4" UNC femmina → M18x1.5 maschio
• 9 2902 0290 | Adattatore 1 1/4" UNC femmina → Weldon 1 1/4" femmina
• 9 2902 0350 | Adattatore 1 1/4" UNC femmina → Weldon 3/4" femmina
• 9 2902 0240 | Adattatore R 1/2" per mandrino tipo 9 2911 0040 e 9 2911 0050
• 9 2911 0040 | Mandrino per punte dia. 3–16 mm
• 9 2911 0050 | Mandrino per punte dia. 1.5–13 mm

Prolunghe per punte

• 2 1315 7020 | Prolunga | 1 1/4" UNC femmina (lato macchina) → R1/2" femmina | Lunghezza: 300 mm
• 2 1319 7020 | Prolunga | 1 1/4" UNC femmina → 1 1/4" UNC maschio | Lunghezza: 100 mm
• 2 1318 7020 | Prolunga | 1 1/4" UNC femmina → 1 1/4" UNC maschio | Lunghezza: 200 mm
• 2 1314 7020 | Prolunga | 1 1/4" UNC femmina → 1 1/4" UNC maschio | Lunghezza: 300 mm
• 2 1316 7020 | Prolunga | 1 1/4" UNC femmina → 1 1/4" UNC maschio | Lunghezza: 400 mm
• 2 1322 7020 | Prolunga | 1 1/4" UNC femmina → 1 1/4" UNC maschio | Lunghezza: 500 mm

Unità di servizio

• 9 2406 0260 | Unità di servizio portatile, regolatore di pressione 3/4"
• 9 2406 0650 | Unità di servizio portatile, protezione, regolatore di pressione 3/4"

Tubi e altro

• 9 3610 0430 | Tubo pneumatico pressione ID 19 mm, lunghezza 2.5 m, raccordo a griffe avvitabile
• 9 2102 0020 | Raccordo a griffe, tenuta metallica, 3/4" ID

Accessori vari

• 5 8002 9100 | Serbatoio acqua 10 l
• 2 1315 9500 | Set di attrezzi
• 9 9910 0080 | Valigetta di trasporto
• 9 9902 0120 | Olio multiuso per pulizia e protezione

Specifiche tecniche

• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Foratura a mano dia max: 82 mm
• Foratura con colonna dia max: 160 mm
• ATEX: II2GExhIIBT6Gb
• Stadi ingranaggi: 3
• Regimi: 400 / 900 / 1.600 rpm
• Coppie: 49 / 31 / 16 Nm
• Potenza: 1.60 kW
• Consumo aria: 2.20 m³/min
• Diametro centro adattatore utensile: 60.00 mm
• Lunghezza totale: 540.00 mm
• Connessione: R3/4" maschio
• Connessione raffreddamento: Sistema Gardena
• Livello rumore LpA: 83.0 dB(A)
• Livello rumore LWA: 94.0 dB(A)
• Livello vibrazioni: <2.5 m/s²
• Peso: 8.2 kg
• Campi di applicazione: Costruzione di impianti e condotte; Costruzione di impianti e meccanica; Lavori subacquei
