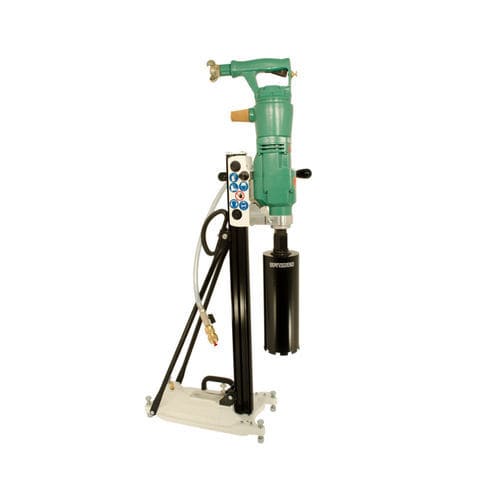

Fresa carotatrice per calcestruzzo 2 1335 0010

Descrizione del prodotto
L'unità di carotaggio pneumatica è progettata per forature a mano e su supporto in calcestruzzo, pietra naturale e muratura. Supporta forature a mano fino a Ø 82 mm e forature con supporto fino a Ø 160 mm. Indicata per impieghi industriali come costruzione di reti energetiche e condotte, nonché per impianti e ingegneria meccanica. ATEX: II2GExhIIBT6Gb.

Principali caratteristiche

• Fonte di energia: Pneumatica
• Pressione di esercizio: 6 bar
• Foratura a mano: fino a Ø 82 mm
• Foratura con supporto: fino a Ø 160 mm
• ATEX: II2GExhIIBT6Gb

Dati tecnici (tabella)
NUM. ORDINE: 2 1335 0010
Specificazione ATEX: II2GExhIIBT6Gb
Fonte di energia: Pneumatica
Pressione di esercizio: 6 bar
Adattatore punte: 1 1/4" UNC maschio / R1/2" femmina
Diam. max punte: 160.00 mm
Uso: foratura a mano/con supporto
Stadi ingranaggi: 3
Regimi: 300/700/1 350 rpm
Stadi coppia: 90/56/29 Nm
Potenza: 2.80 kW
Consumo aria: 3.50 m³/min
Diam. centro adattatore utensile: 60.00 mm
Lunghezza totale: 594.00 mm
Connessione: R3/4" maschio
Connessione raffreddamento: sistema Gardena
Livello rumorosità LpA: 83.0 dB(A)
Livello rumorosità LWA: 94.0 dB(A)
Livello vibrazioni: <2.5 m/s²
Peso: 9.2 kg
Ambiti di applicazione / settore: costruzione di reti energetiche e condotte; impianti e costruzione meccanica

Accessori (selezione)
Punte per carotaggio (selezione)

• NUM. ORDINE 9 2527 0010 · Diam. 16.00 mm · Velocità ottimale 4 500 rpm · Velocità periferica 3.53 m/s · Connessione R1/2" · Lung. utile 320.00 mm
• NUM. ORDINE 9 2527 0020 · Diam. 20.00 mm · Velocità ottimale 3 200 rpm · Velocità periferica 3.35 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0030 · Diam. 25.00 mm · Velocità ottimale 2 500 rpm · Velocità periferica 3.27 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0040 · Diam. 30.00 mm · Velocità ottimale 2 200 rpm · Velocità periferica 3.45 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0050 · Diam. 35.00 mm · Velocità ottimale 1 900 rpm · Velocità periferica 3.48 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0060 · Diam. 40.00 mm · Velocità ottimale 1 700 rpm · Velocità periferica 3.55 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0070 · Diam. 45.00 mm · Velocità ottimale 1 500 rpm · Velocità periferica 3.53 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0080 · Diam. 50.00 mm · Velocità ottimale 1 300 rpm · Velocità periferica 3.40 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0090 · Diam. 55.00 mm · Velocità ottimale 1 200 rpm · Velocità periferica 3.45 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0100 · Diam. 60.00 mm · Velocità ottimale 1 100 rpm · Velocità periferica 3.45 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0110 · Diam. 68.00 mm · Velocità ottimale 1 000 rpm · Velocità periferica 3.40 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2527 0120 · Diam. 72.00 mm · Velocità ottimale 900 rpm · Velocità periferica 3.30 m/s · Connessione R1/2" · Lung. utile 400.00 mm
• NUM. ORDINE 9 2526 0140 · Diam. 82.00 mm · Velocità ottimale 800 rpm · Velocità periferica 3.35 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm
• NUM. ORDINE 9 2526 0160 · Diam. 92.00 mm · Velocità ottimale 680 rpm · Velocità periferica 3.20 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm
• NUM. ORDINE 9 2526 0180 · Diam. 102.00 mm · Velocità ottimale 620 rpm · Velocità periferica 3.25 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm
• NUM. ORDINE 9 2526 0200 · Diam. 112.00 mm · Velocità ottimale 570 rpm · Velocità periferica 3.28 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm
• NUM. ORDINE 9 2526 0220 · Diam. 122.00 mm · Velocità ottimale 520 rpm · Velocità periferica 3.26 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm
• NUM. ORDINE 9 2526 0240 · Diam. 132.00 mm · Velocità ottimale 470 rpm · Velocità periferica 3.20 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm
• NUM. ORDINE 9 2526 0260 · Diam. 142.00 mm · Velocità ottimale 420 rpm · Velocità periferica 3.07 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm
• NUM. ORDINE 9 2526 0280 · Diam. 152.00 mm · Velocità ottimale 390 rpm · Velocità periferica 3.06 m/s · Connessione 1 1/4" UNC · Lung. utile 450.00 mm

Altri accessori (selezione)

• Supporto di foratura: NUM. ORDINE 2 1317 9500 · Per fori angolari 45°-90° fino a Ø 160 mm
• Morsetti per tubi: NUM. ORDINE 2 1313 8500 · Per Ø tubo 150.00 fino a 600.00 mm (da usare con supporto tipo 9 4101 0080)
• Mandrini e adattatori: NUM. ORDINE 9 2902 0280; 9 2902 0290; 9 2902 0350; 9 2902 0240; 9 2911 0040; 9 2911 0050
• Prolunga per punte (selezione): NUM. ORDINE 2 1315 7020 (300 mm; 1 1/4" UNC femmina → R1/2" femmina), 2 1319 7020 (100 mm; 1 1/4" UNC femmina → 1 1/4" UNC maschio), 2 1318 7020 (200 mm), 2 1314 7020 (300 mm), 2 1316 7020 (400 mm), 2 1322 7020 (500 mm)
• Unità di servizio (selezione): NUM. ORDINE 9 2406 0260 · Unità di servizio portatile, regolatore di pressione 3/4"; NUM. ORDINE 9 2406 0650 · Unità di servizio portatile, carter di protezione, regolatore 3/4"
• Tubi e raccordi (selezione): NUM. ORDINE 9 3610 0430 · Tubo di pressione pneumatico ID 19 mm, lunghezza 2.5 m; NUM. ORDINE 9 2102 0020 · Accoppiamento a artiglio, tenuta metallica, 3/4" ID

Specifiche tecniche

• Nome modello: Core Drill Unit
• Numero ordine: 2 1335 0010
• Diam. max punta con supporto: 160 mm
• Foratura a mano diam. max: 82 mm
• Fonte di energia: Pneumatica
• Pressione esercizio: 6 bar
• Potenza: 2.80 kW
• Regimi: 300 / 700 / 1 350 rpm
• Coppie: 90 / 56 / 29 Nm
• Consumo aria: 3.50 m³/min
• Peso: 9.2 kg
• ATEX: II2GExhIIBT6Gb
