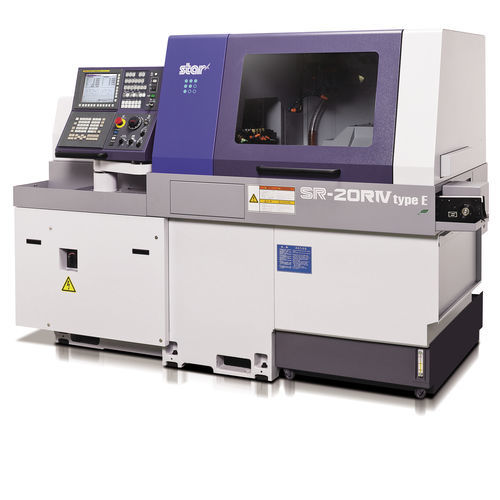

Tornio a fantina mobile CNC SR-20RⅣ type E

multimandrino4 utensili27 utensili

Panoramica
Tornio CNC tipo Swiss con testa scorrevole progettato per lavorazioni complesse multi-asse e operazioni di tornitura/fresatura su pezzi di piccolo diametro. Selettore guide bush / non-guide bush e unità di backworking per pezzi lunghi e corti. L'unità utensile rotante con asse B consente lavorazioni simultanee su 4 assi e indicizzazione NC.

Caratteristiche principali

• Stazione utensili a 27 posizioni configurabile fino a 41 utensili.
• Unità rotante con controllo asse B per operazioni 4 assi simultanee e indicizzazione NC a qualsiasi angolo.
• Selettore G.B. / N.G.B. per ottimizzare la lavorazione in funzione della lunghezza pezzo.
• Unità di backworking a 8 mandrini e contromandrino per operazioni posteriori.
• Utensili azionati con velocità max 8.000 min⁻¹ e motore da 2,2 kW.
• Ingombro compatto e alimentazione industriale per integrazione in officina.

Postazioni utensili

• Utensili di tornitura e lavorazione frontale: posizioni tornio 7; utensili fissi frontali 4; utensili fissi posteriori 4.
• Posizioni utensili azionati: 3 utensili; tipo cartuccia: 2 posizioni; utensile azionato con asse B: 1 posizione (Anteriore 3 + Posteriore 3).
• Backworking: 8 utensili; utensili fissi e azionati configurabili fino a 8 ciascuno.

Specifiche tecniche

• Modello: SR-20RⅣ type E
• Produttore / Marca: STAR MICRONICS
• Diametro massimo lavorabile: ⌀20 mm (25/32 in)
• Corsa massima del mandrino (Standard): 205 mm (8 in)
• Capacità N.G.B.: diametro barra × 2,5 (max. 50 mm)
• Velocità mandrino principale: max. 10.000 min⁻¹; motore mandrino principale: 2,2 kW (Continuo) / 3,7 kW (10 min./25%ED)
• Velocità mandrino utensili azionati: max. 8.000 min⁻¹; motore: 2,2 kW
• Velocità di avanzamento rapido: 35 m/min (X1,Y1,Z1,X2,Z2); 15 m/min (Y2)
• Dimensioni (L×P×H): 2.334 × 1.200 × 1.700 mm; Peso: 2.600 kg; Consumo: 4,7 KVA

Accessorio backworking

• Diametro massimo di serraggio: ⌀20 mm; lunghezza massima per espulsione frontale: 80 mm; proiezione massima pezzo: 30 mm.
• Unità posteriore 8 mandrini: 8 utensili; capacità di foratura (utensile fisso): ⌀12 mm; (utensile azionato): ⌀6 mm.
• Capacità maschiatura: fisso M10 × P1.5; azionato M5 × P0.8.
• Contromandrino: indicizzazione asse C; velocità max. 10.000 min⁻¹; motore 2,2 kW (Continuo) / 3,7 kW (10 min./25%ED).
