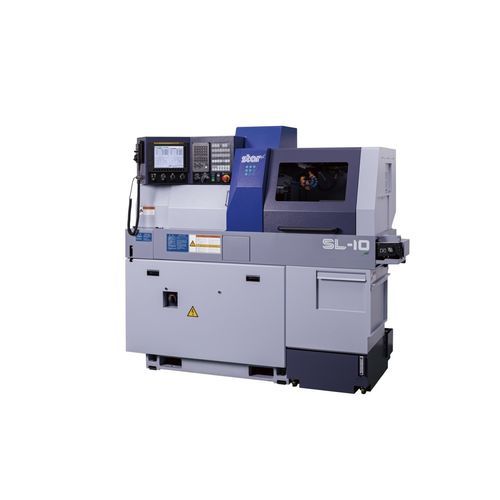

Tornio a fantina mobile CNC SL-7/10

multimandrino4 utensiliper produzione di pezzi piccoli

Panoramica
Tornio CNC a testa mobile compatto e di alto livello prodotto da STAR MICRONICS, progettato per la lavorazione di pezzi di piccolo diametro fino a ø10 mm. Ottimizzato per operazioni anteriori e posteriori simultanee e per produzioni multi-processo ad alta velocità su barre.

Caratteristiche

• Portautensili di tipo gang per la lavorazione frontale con unità di foratura trasversale a cartuccia a 5 mandrini che offre quattro posizioni cartuccia per montare diverse unità utensile e ampliare le lavorazioni frontali.
• Unità di ripresa a 6 mandrini con controllo asse Y2 disposta su tre file e in grado di montare fino a quattro unità utensile motorizzate per separare e sovrapporre i processi frontali e posteriori, riducendo i tempi ciclo.
• Motori principali e ausiliari ad alta potenza per aumentata capacità di asportazione a velocità elevate, ottimizzati per pezzi di piccolo diametro.

Portautensili
①
Portautensili
Utensili di tornitura — 6 utensili
Utensili fissi frontali — 4 o 6 utensili
Utensili fissi posteriori — 4 o 6 utensili
Utensile motorizzato — 1 utensile
Posizioni cartuccia — 4 Pos.
②
Utensili per lavorazione posteriore — 6 utensili
Utensili fissi — max. 6 utensili
Utensili motorizzati — max. 4 utensili

Specifiche
Diametro max. lavorabile — ø 10 mm (25/64 in)
Corsa max. testa (G.B. stazionario) — 135 mm (5-5/16 in)
Corsa max. testa (G.B. rotante) — 105 mm (4-9/64 in)
Unità R.M.G.B. — 75 mm (2-61/64 in)
Numero di utensili di tornitura — 6 utensili
Supporto manicotto (4 mandrini) Front: 4 utensili; Rear: 4 utensili
Supporto manicotto (6 mandrini) Front: 6 utensili; Rear: 6 utensili
Capacità max. di foratura — ø 6 mm (15/64 in)
Capacità max. di maschiatura — M5 x P0.8
Accessori motorizzati: Fresatura trasversale — 1 utensile; Tipo cartuccia — 4 posizioni
Capacità max. di foratura (motorizzato) — ø 5 mm (3/16 in)
Capacità max. di maschiatura (motorizzato) — M4 x P0.7
Velocità utensili motorizzati — max. 12,000 min-1
Motore di azionamento (utensili) — 1.0 kW (Continuo) / 1.2 kW (5 min./30% ED)
Velocità di avanzamento rapido — 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
Angolo di indicizzazione mandrino principale — Controllo asse C
Velocità mandrino principale (G.B. stazionario) — max. 18,000 min-1
Velocità mandrino principale (G.B. rotante) — max. 15,000 min-1
Motore mandrino principale — 3.7 kW (Continuo) / 5.5 kW (10 min./25% ED)
Dimensioni (LxPxA) — 1,865 x 795 x 1,815 mm
Peso — 1,600 kg
Consumo energetico — 3.8 KVA

Unità di ripresa (Backworking)
Diametro max. di serraggio — ø 10 mm (25/64 in)
Lunghezza max. per espulsione frontale — 70 mm (2-3/4 in)
Proiezione max. del pezzo — 20 mm (25/32 in)
Unità posteriore 6 mandrini — Numero utensili: 6 utensili
Capacità max. di foratura (utensile stazionario) — ø 6 mm (15/64 in)
Capacità max. di foratura (motorizzato) — ø 5 mm (3/16 in)
Capacità max. di maschiatura (utensile stazionario) — M5 x P0.8
Capacità max. di maschiatura (motorizzato) — M4 x P0.7
Indicizzazione sub-mandrino — Controllo asse C
Velocità sub-mandrino — max. 12,000 min-1
Motore sub-mandrino — 0.55 kW (Continuo) / 1.1 kW (15 min./40% ED)

Dati tecnici

• Modello: SL-7/10
• Produttore: STAR MICRONICS CO.,LTD
• Diametro max. lavorabile: ø 10 mm
• Max foratura: ø 6 mm (stazionario) / ø 5 mm (motorizzato)
• Max maschiatura: M5 x P0.8 (stazionario) / M4 x P0.7 (motorizzato)
• Velocità mandrino principale: fino a 18,000 min-1 (G.B. stazionario), 15,000 min-1 (G.B. rotante)
• Motore mandrino principale: 3.7 kW (Continuo) / 5.5 kW (10 min./25% ED)
• Motore di azionamento (utensili): 1.0 kW (Continuo) / 1.2 kW (5 min./30% ED)
• Velocità di avanzamento rapido: 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
• Dimensioni (LxPxA): 1,865 x 795 x 1,815 mm
• Peso: 1,600 kg
• Consumo energetico: 3.8 KVA
