Tornio a fantina mobile CNC SP-20/23
multimandrino4 utensili8 utensili

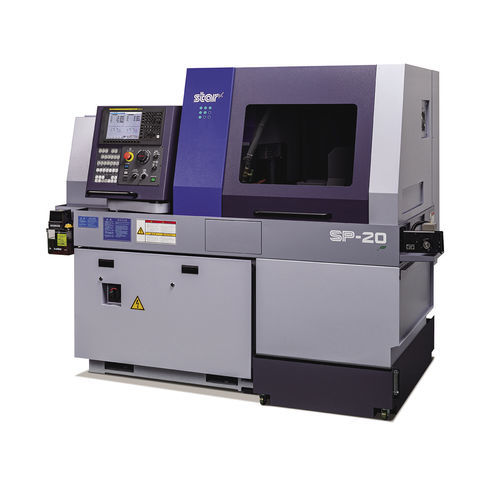

Tornio a fantina mobile CNC - SP-20/23 - Star Micronics Machine Tools - multimandrino / 4 utensili / 8 utensili
Tornio a fantina mobile CNC - SP-20/23 - Star Micronics Machine Tools - multimandrino / 4 utensili / 8 utensili
Tornio a fantina mobile CNC - SP-20/23 - Star Micronics Machine Tools - multimandrino / 4 utensili / 8 utensili - immagine - 2
Tornio a fantina mobile CNC - SP-20/23 - Star Micronics Machine Tools - multimandrino / 4 utensili / 8 utensili - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Numero di mandrini
multimandrino
Numero di utensili
4 utensili, 8 utensili
Funzione combinata
perforazione, maschiatura
Diametro

23 mm, 25,4 mm
(0,91 in, 1 in)

Velocità di rotazione

10.000 rpm
(62.831,853 rad.min-1)

Lunghezza della pelle

105 mm
(4 in)

Avanzamento rapido asse X

35 m/min

Avanzamento rapido asse X

35 m/s
(115 ft/s)

Potenza nominale

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Lunghezza totale

2.100 mm
(83 in)

Larghezza totale

1.200 mm
(47 in)

Altezza totale

1.785 mm
(70 in)

Peso

2.250 kg
(4.960 lb)

Descrizione

Panoramica
  • Tornio automatico a testa mobile progettato per la tornitura di barre con supporto per torrette, che consente cicli multi-operazione inclusi foratura, maschiatura e lavorazione posteriore. Supporta fino a ø23 mm (opzione ø25,4 mm).


Caratteristiche principali
  • Unità di foratura trasversale a 7 mandrini posizionata posteriormente alla torreta frontale; fino a 5 posizioni cartuccia per utensili vari.
  • Sensoristica termica distribuita sulla macchina assicura compensazione precisa degli spostamenti termici per stabilità di lavorazione.
  • Opzione oversize che consente la lavorazione fino a ø25,4 mm (1 in).
  • Utensili motorizzati e accessori di tipo cartuccia per maggiore flessibilità nelle operazioni di foratura, maschiatura e utensili motorizzati.


Torrette e lavorazione posteriore
  • Utensili di tornitura: 7 o 8 posizioni; Utensili frontali: 4 o 5 posizioni; Utensili posteriori: 4 o 5 posizioni.
  • Utensili motorizzati: anteriore fino a 2 utensili; accessori motorizzati per lavorazione posteriore fino a 4 utensili. Tipo cartuccia: 5 posizioni. Opzioni porta-sleeve per configurazioni multi-mandrino.


Unità posteriore (prestazioni)
  • Diametro massimo di presa: ø23 mm (29/32 in). OP: ø25,4 mm (1 in).
  • Lunghezza massima per espulsione frontale: 105 mm (4-9/64 in). Lunghezza di proiezione massima del pezzo: 30 mm (1-3/16 in).
  • Unità posteriore a 6 mandrini con accessori motorizzati fino a MAX. 4 utensili.
  • Capacità massima di foratura (accessori motorizzati): ø8 mm (5/16 in). OP: 10 mm (25/64 in) e ø6 mm (15/64 in) a seconda dell'accessorio.
  • Capacità massima di maschiatura: utensile fisso M6×P1.0 (OP: M8×P1.25); accessorio motorizzato: M5×P0.8.
  • Sottotesta: indicizzazione tramite controllo asse C; velocità max. 10.000 min-1 (OP: max. 8.000); motore 1,5 kW (continuo) / 2,2 kW (15 min).


Specifiche tecniche
  • Modello: SP-20/23
  • Diametro di lavorazione max.: ø23 mm (29/32 in). OP: ø25,4 mm (1 in).
  • Corsa massima testa mandrino (Standard): 205 mm (8 in); MR25: 196 mm (7-15/16 in).
  • Unità R.M.G.B.: 155 mm (6-3/32 in).
  • Tipo N.G.B.: diametro barra × 2.5 (Max. 50 mm) (Max. 1-31/32 in).
  • Numero utensili di tornitura: 8 utensili □12 mm; o 7 utensili □16 mm ×3, □12 mm ×4.
  • Portasleeve (tipo 4 mandrini): 4 utensili (ø32×2, ø22×2) o 5 utensili (ø22×5).
  • Capacità di foratura max. (standard): ø12 mm (1/2 in). OP: 13 mm (33/64 in).
  • Capacità di maschiatura max. (standard): M10 × P1.5 (OP: M12 × P1.75).
  • Accessori motorizzati — Numero di utensili: Foratura trasversale × 2 utensili + Tipo cartuccia 5 pos.
  • Capacità di foratura (motorizzato): ø8 mm (5/16 in).
  • Capacità di maschiatura (motorizzato): M6 × P1.0.
  • Velocità mandrino (accessori motorizzati): max. 8.000 min-1.
  • Velocità di avanzamento rapido: 35 m/min (X1, Y1, Z1, X2, Z2).
  • Mandrino principale: controllo asse C; velocità max. 10.000 min-1 (OP: max. 8.000); motore 2,2 kW (continuo) / 3,7 kW (15 min / 60% ED).
  • Dimensioni (L × P × H): 2,100 × 1,200 × 1,785 mm; Peso: 2,250 kg; Consumo: 5.5 kVA.


Applicazioni
  • Componenti torniti di piccolo diametro e produzione multi-operazione che richiede foratura, maschiatura e lavorazione posteriore in un unico ciclo.


Opzioni / Tags
  • RMGB
  • GB/NGB switchover
