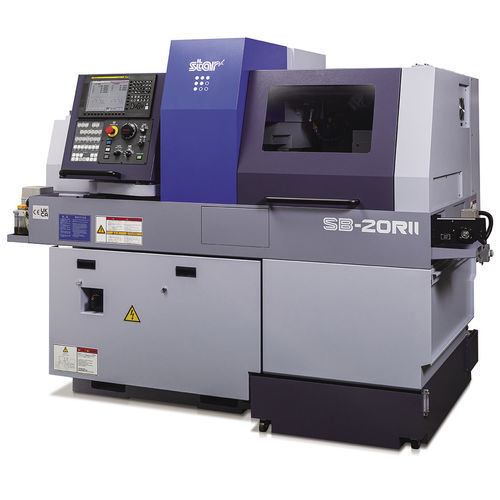

Tornio a fantina mobile CNC SB-20RⅡ

per fresaturamaschiaturaperforazione

Panoramica
Il SB-20RⅡ è un tornio automatico tipo Swiss con testa scorrevole progettato per la tornitura di precisione di componenti di piccolo diametro. Abbina una struttura a guida a coda di rondine inclinata ad alta rigidità a dimensioni compatte e opzioni di utensileria versatili per lavorazioni ad alta velocità in produzione industriale.

Caratteristiche principali

• Struttura della guida a coda di rondine inclinata per aumentare la rigidità del porta-utensili e migliorare la stabilità di lavorazione.
• Mandrini principale e secondario ad alta velocità: entrambi fino a 10.000 min⁻¹; il mandrino secondario impiega motore 1,5/2,2 kW per maggiore capacità.
• Disponibile in due configurazioni NC per adattarsi a diverse esigenze produttive.

Tag

• RMGB
• Struttura guida a coda di rondine inclinata
• Commutazione GB/NGB

Porta-utensili
① | Utensile di tornitura: 5 utensili (□16 mm) / 6 utensili (□12 mm) | Utensile frontale: 4 o 5 utensili | Utensile motorizzato: 2 utensili | Tipo cartuccia: 3 posizioni
② | Utensile posteriore (fisso / motorizzato): fino a 4 utensili

Specifiche (selezionate dalla tabella)

• Diametro max di lavorazione: ø 20 mm (OP: ø 25,4 mm)
• Corsa max del mandrino (tipo G.B.): 205 mm (MR25: 196 mm)
• Corsa max del mandrino (tipo N.G.B.): Diametro barra × 2,5 (max. 50 mm)
• Numero utensili di tornitura: 6 utensili □12 mm o 5 utensili □16 mm
• Portasleeve: 4 utensili (ø32×2, ø22×2) o 5 utensili (ø22×5)
• Capacità max di foratura: ø 12 mm; Capacità max di maschiatura: M10 × P1.5
• Accessori motorizzati: fresatura trasversale 2 utensili; cartuccia 3 posizioni; foratura fino a ø 7 mm; maschiatura fino a M6 × P1.0
• Velocità rapida: 35 m/min (X1, Y1, Z1, X2, Z2)
• Velocità mandrino principale/secondario: max 10.000 min⁻¹
• Motori: mandrino principale 2,2 kW (cont.) / 3,7 kW (10 min.) — mandrino secondario 1,5 kW (cont.) / 2,2 kW (15 min.)
• Dimensioni (L×P×A): 2.070 × 1.095 × 1.775 mm — Peso: 2.000 kg
• Consumo elettrico: FANUC 4,2 kVA / MITSUBISHI 4,0 kVA

Unità di lavorazione posteriore

• Diametro massimo di serraggio: ø 20 mm (OP: ø 25,4 mm)
• Lunghezza massima per espulsione frontale: 105 mm
• Proiezione max del pezzo: 30 mm
• Unità posteriore a 6 mandrini: 4 utensili (fissi / motorizzati)
• Foratura max (fisso): ø 8 mm (OP: ø 10 mm) — Foratura (motorizzato): ø 6 mm
• Maschiatura max (fissa): M6 × P1.0 (OP: M8 × P1.25) — Maschiatura (motorizzata): M5 × P0.8
• Mandrino secondario: controllo C-axis, max 10.000 min⁻¹; motore 1,5 kW (cont.) / 2,2 kW (15 min.)

Specifiche tecniche

• Modello: SB-20RⅡ
• Diametro max di lavorazione: ø 20 mm (OP ø 25,4 mm)
• Velocità mandrino principale: max 10.000 min⁻¹ — Motore: 2,2 kW (cont.) / 3,7 kW (10 min.)
• Velocità mandrino secondario: max 10.000 min⁻¹ — Motore: 1,5 kW (cont.) / 2,2 kW (15 min.)
• Velocità rapida: 35 m/min (X1, Y1, Z1, X2, Z2)
• Foratura max (utensili): fino a ø 12 mm — Maschiatura max: fino a M10 × P1.5
• Dimensioni: 2.070 × 1.095 × 1.775 mm — Peso: 2.000 kg
