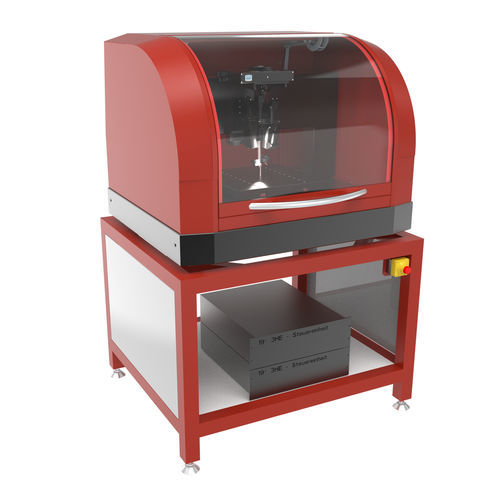

Sistema di posizionamento XYZ 782300:199.26

4 assilineareper ispezione Wafer e metrologia

Sistema di ispezione XYZ Phi adatto per wafer da 12 pollici, circuiti stampati (camera bianca ISO 2) - Ispezione e Mikroscopia Gantry universale a 4 assi in granito con alloggiamento in camera bianca Questo sistema di posizionamento XYZ Phi può essere utilizzato per vari processi di collaudo e ispezione nella produzione di semiconduttori ed elettronica fino alla classe di camera bianca ISO 2. Grazie al design delle corse fino a 320 x 320 mm in XY, è adatto a tutti i wafer di dimensioni standard fino a 12 pollici. I campioni vengono manipolati con alta precisione verso un laser, un sensore o una telecamera sull'asse Z utilizzando lo stadio meccanico KT405-320-EDLM azionato da un motore lineare. Il sensore o la telecamera vengono regolati in movimento verticale (massimo 50 mm) con lo stadio di misura di precisione PMT160-050-DC-R/L, che può essere integrato con un'unità girevole. Test di alta precisione nelle camere bianche più esigenti - Ideale per i processi di test e ispezione più impegnativi nella tecnologia dei semiconduttori, nelle biotecnologie e nell'industria farmaceutica - Rapido adattamento a diversi compiti di misura e collaudo - Misura di alta precisione con ripetibilità fino a 0,3 µm a velocità elevate fino a 100 mm/s - Concetto di sicurezza con copertura protettiva - Esente da emissioni fino alla camera bianca ISO classe 2 - Fornitura del sistema con base in granito su ammortizzatori, telaio in acciaio incl. comando completo di cappa di protezione e custodia verniciata Espandibile in opzione: - Versioni ISO 14644-1 (fino alla classe 1 su richiesta) - Braccio girevole per sensore con asse rotante DT200 - Piastra di base in granito o alluminio - Altre corse e campioni diversi - Adattabile per l'integrazione in processi automatizzati - Utilizzo immediato con il controllore preconfigurato, incluso il software esemplare
