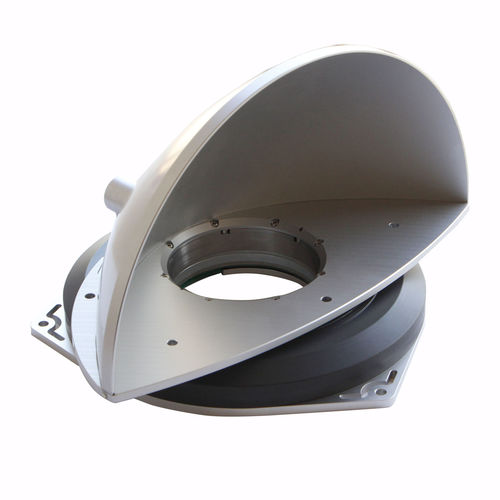

Piastra di posizionamento rotativa 782499:002.26

di precisione

Stadio rotante DT232 per sistema radar - Assemblaggi di precisione Soluzione personalizzata con stadio rotante Steinmeyer Mechatronik ha sviluppato un sistema per realizzare un dispositivo di monitoraggio con un sensore radar. In stretto dialogo con l'utente, è stata creata una soluzione ottimizzata per i costi con lo stadio rotante DT232, che non sarebbe stata possibile semplicemente combinando componenti disponibili in commercio. Ottimizzazione dei costi grazie ad assemblaggi speciali Per il compito era necessario uno stadio rotante piatto a funzionamento continuo con un'ampia apertura. Per garantire un funzionamento continuo a lungo termine, è stato utilizzato un azionamento diretto. I motori con questo design non erano disponibili. Per ragioni di costo, non sono stati utilizzati cuscinetti a sezione sottile e sistemi di misurazione angolare. Invece, il motore e il sistema di misurazione angolare sono stati integrati in un gruppo PCB personalizzato per realizzare la funzionalità desiderata in un determinato intervallo di costi. Controllore a scelta esterno o integrato nell'alloggiamento La necessaria disposizione dei magneti è integrata nello stadio rotante. Come cuscinetti vengono utilizzati cuscinetti a filo con un concetto di rilubrificazione sviluppato a questo scopo. L'alloggiamento è dotato di strutture a stato solido che consentono di montare il sistema su superfici irregolari. A seconda dell'applicazione, il sistema può essere configurato con controllori esterni o integrati.
