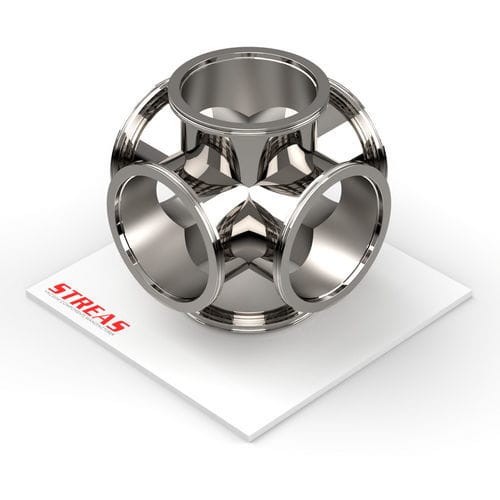

Raccordo per vuoto 6C series

con flangiaa croceISO

Raccordo a sei vie con flange ISO-K, progettato per connessioni in linee di tipo ISO; disponibile in AISI 304. Il prodotto è fornito in diverse dimensioni (DN) e con finiture esterne/interni specificate.

Dettagli principali

• Tipologia: Raccordi di connessione a 6 vie per flange ISO-K
• Materiale disponibile: AISI 304
• Finiture: Lucido meccanico esterno e grezzo interno; micropallinato (per alcune taglie)

Articoli

• 6C63ISOK-4: Materiale AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN 63; A = 176 mm (6.929 in); B = 88 mm (3.465 in); C = 95 mm (3.74 in)
• 6C80ISOK-4: Materiale AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN 80; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 110 mm (4.331 in)
• 6C100ISOK-4: Materiale AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN 100; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 130 mm (5.118 in)
• 6C160ISOK-4: Materiale AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN 160; A = 276 mm (10.866 in); B = 138 mm (5.433 in); C = 180 mm (7.087 in)
• 6C200ISOK-4: Materiale AISI 304; Finitura: Micropallinato; DN 200; A = 400 mm (15.748 in); B = 200 mm (7.874 in); C = 240 mm (9.449 in)
• 6C250ISOK-4: Materiale AISI 304; Finitura: Micropallinato; DN 250; A = 416 mm (16.378 in); B = 208 mm (8.189 in); C = 290 mm (11.417 in)

Caratteristiche / specificazioni tecniche

• Linea: ISO-K
• Tipo linea: ISO
• Tipo prodotto: Raccordi di connessione (croce a 6 vie)
• Materiale: AISI 304 (varianti indicate nella tabella articoli)
• Finiture: Lucido meccanico esterno e grezzo interno; micropallinato per alcune taglie
• Varianti DN disponibili (articoli mostrati): 63, 80, 100, 160, 200, 250
• Disponibilità e livello di stock: indicati per singoli articoli (su richiesta o media disponibilità)
• Documentazione tecnica disponibile in PDF (scheda commerciale e scheda tecnica)
