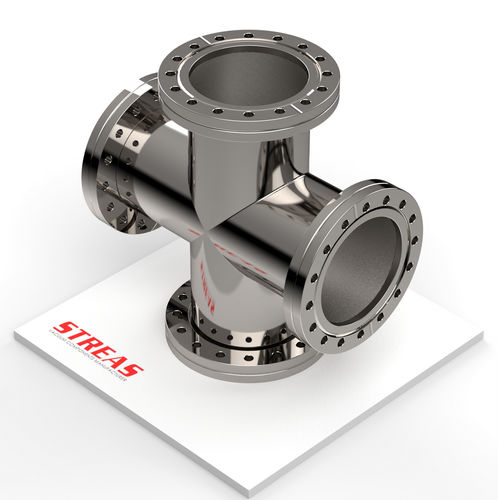

Raccordo per vuoto Croce a 4 vie CF

con flangiaa crocesottovuoto

Descrizione del prodotto:
Raccordo a quattro vie dotato di flange CF, progettato per connessioni in vuoto. Prodotto disponibile in AISI 304 con finitura esterna lucida meccanica e interno grezzo.

Varianti disponibili:

• Codice: 4C16CF-4 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 16 — A: 76 mm (2.992 in) — B: 38 mm (1.496 in) — C: 34 mm (1.339 in) — Disponibilità: Bassa disponibilità
• Codice: 4C38CF-4 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 38 — A: 126 mm (4.961 in) — B: 63 mm (2.48 in) — C: 70 mm (2.756 in) — Disponibilità: Media disponibilità
• Codice: 4C63CF-4 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 63 — A: 210 mm (8.268 in) — B: 105 mm (4.134 in) — C: 114 mm (4.488 in) — Disponibilità: Media disponibilità
• Codice: 4C100CF-4 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 100 — A: 270 mm (10.63 in) — B: 135 mm (5.315 in) — C: 152 mm (5.984 in) — Disponibilità: Alta disponibilità
• Codice: 4C150CF-4 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 150 — A: 334 mm (13.15 in) — B: 167 mm (6.575 in) — C: 202 mm (7.953 in) — Disponibilità: Bassa disponibilità
• Codice: 4C200CF-4 — Materiale: AISI 304 — Finitura: Lucido mecc. Est. e Grezzo Int. — DN: 200 — A: 420 mm (16.535 in) — B: 210 mm (8.268 in) — C: 253 mm (9.961 in) — Disponibilità: Bassa disponibilità

Caratteristiche / specifiche tecniche:

• Linea: CF
• Tipo linea: CF
• Tipologia prodotto: Raccordi di connessione (croce a 4 vie)
• Materiale: AISI 304
• Finitura: Lucido meccanico esterno e grezzo interno
• Flange: tipo CF
• Taglie disponibili (DN): 16, 38, 63, 100, 150, 200
