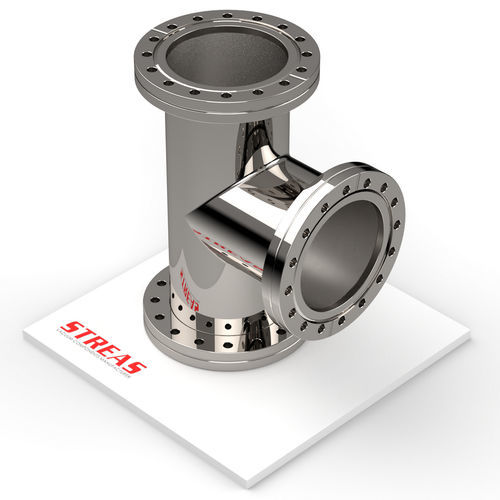

Raccordo per vuoto 3T series

con flangiaa Tin acciaio inox 304

Descrizione
Raccordo a tre vie dotato di flange CF, progettato per connessioni in sistemi a vuoto. Disponibile in AISI 304 con finitura esterna lucida meccanica e interno grezzo.

Caratteristiche principali

• Linea: CF
• Tipo linea: Flangia CF
• Tipo prodotto: Raccordi di connessione
• Finitura: Esterno lucido meccanico, interno grezzo

Articoli disponibili

• 3T16CF-4 — Materiale: AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN: 16; A: 76 mm (2.992 in); B: 38 mm (1.496 in); C: 34 mm (1.339 in)
• 3T38CF-4 — Materiale: AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN: 38; A: 126 mm (4.961 in); B: 63 mm (2.48 in); C: 70 mm (2.756 in)
• 3T63CF-4 — Materiale: AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN: 63; A: 210 mm (8.268 in); B: 105 mm (4.134 in); C: 113 mm (4.449 in)
• 3T100CF-4 — Materiale: AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN: 100; A: 270 mm (10.63 in); B: 135 mm (5.315 in); C: 152 mm (5.984 in)
• 3T150CF-4 — Materiale: AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN: 150; A: 334 mm (13.15 in); B: 167 mm (6.575 in); C: 202 mm (7.953 in)
• 3T200CF-4 — Materiale: AISI 304; Finitura: Lucido mecc. Est. e Grezzo Int.; DN: 200; A: 420 mm (16.535 in); B: 210 mm (8.268 in); C: 253 mm (9.961 in)

Caratteristiche / specificazioni tecniche

• Configurazione: Tee a tre vie con flange CF
• Materiale disponibile: AISI 304
• Finitura standard: Esterno lucido meccanico, interno grezzo
• Varianti DN disponibili: 16, 38, 63, 100, 150, 200
• Documentazione tecnica disponibile in PDF (scheda prodotto commerciale e scheda tecnica)
