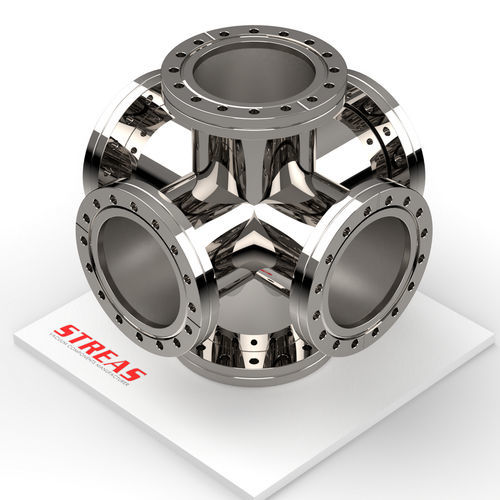

Raccordo per vuoto 6C16CF-4

con flangiaa crocein acciaio inox 304

Croce a 6 vie CF è un raccordo a sei vie dotato di flange CF, progettato per connessioni in vuoto e disponibile in acciaio inox AISI 304.

Dettagli principali:

• Linea: CF
• Tipo linea: CF
• Tipologia prodotto: Raccordi di connessione
• Materiale: AISI 304
• Finitura: Lucidatura meccanica esterna; interno grezzo (saldato)

Articoli disponibili:

• 6C16CF-4: Materiale AISI 304; Finitura Lucido mecc. Est. e Grezzo Int.; DN 16; A = 76 mm (2.992 in); B = 38 mm (1.496 in); C = 34 mm (1.339 in); Disponibilità: Su richiesta.
• 6C38CF-4: Materiale AISI 304; Finitura Lucido mecc. Est. e Grezzo Int.; DN 38; A = 126 mm (4.961 in); B = 63 mm (2.48 in); C = 70 mm (2.756 in); Disponibilità: Media disponibilità.
• 6C63CF-4: Materiale AISI 304; Finitura Lucido mecc. Est. e Grezzo Int.; DN 63; A = 210 mm (8.268 in); B = 105 mm (4.134 in); C = 114 mm (4.488 in); Disponibilità: Bassa disponibilità.
• 6C100CF-4: Materiale AISI 304; Finitura Lucido mecc. Est. e Grezzo Int.; DN 100; A = 270 mm (10.63 in); B = 135 mm (5.315 in); C = 152 mm (5.984 in); Disponibilità: Media disponibilità.
• 6C150CF-4: Materiale AISI 304; Finitura Lucido mecc. Est. e Grezzo Int.; DN 150; A = 334 mm (13.15 in); B = 167 mm (6.575 in); C = 202 mm (7.953 in); Disponibilità: Su richiesta.
• 6C200CF-4: Materiale AISI 304; Finitura Lucido mecc. Est. e Grezzo Int.; DN 200; A = 420 mm (16.535 in); B = 210 mm (8.268 in); C = 253 mm (9.961 in); Disponibilità: Su richiesta.

Caratteristiche / specifiche tecniche:

• Raccordo a sei vie con flange CF
• Materiale: AISI 304
• Finitura esterna: lucidatura meccanica; finitura interna: grezzo (saldato)
• Tipologia: raccordo di connessione per sistemi in linea CF
• Articoli codificati disponibili per vari DN (vedere elenco articoli per dettagli dimensionali)
• Schede: scheda prodotto commerciale e scheda tecnica disponibili (file PDF)
