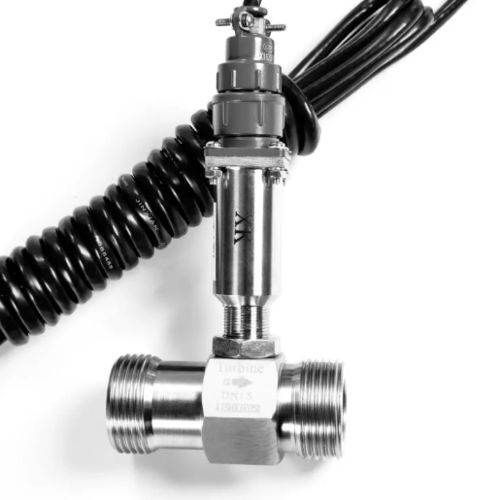

Misuratore di portata a turbina SUP-LWGY

per liquidiDN15 - 1/2"DN25 - 1"

Il sensore di flusso a turbina per liquidi della serie SUP-LWGY è un tipo di strumento di velocità che presenta i vantaggi di un'elevata precisione, buona ripetibilità, struttura semplice, piccole perdite di pressione e manutenzione conveniente. Viene utilizzato per misurare il flusso volumetrico di un liquido a bassa viscosità in un tubo chiuso. Principio Il fluido scorre attraverso il guscio del sensore di flusso a turbina. Poiché la pala della girante ha un certo angolo rispetto alla direzione del flusso, l'impulso del fluido fa sì che la pala abbia una coppia di rotazione. Dopo aver superato la coppia di attrito e la resistenza del fluido, la pala ruota. Una volta bilanciata la coppia, la velocità è stabile. In determinate condizioni, la velocità è proporzionale alla portata. Poiché la lama ha una conducibilità magnetica, si trova nella posizione del rilevatore di segnale (composto da acciaio magnetico permanente e bobina) del campo magnetico, la lama rotante taglia la linea di forza magnetica e modifica periodicamente il flusso magnetico della bobina, in modo che il segnale di impulso elettrico sia indotto a entrambe le estremità della bobina.
