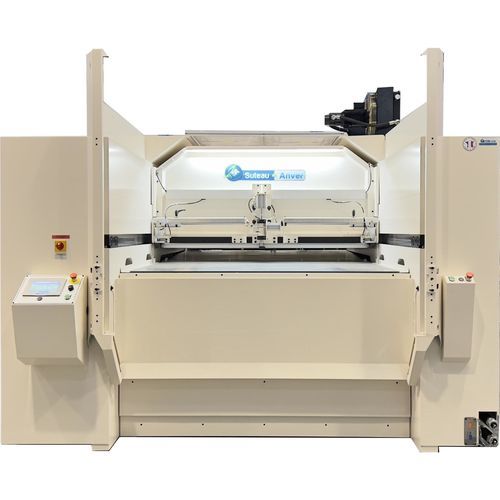

Pressa idraulica XPM

a motoreelettronicadi taglio

Panoramica
La pressa per fustellatura idraulica a ponte retrattile SUTEAU-ANVER SA XPM è progettata per tagli precisi, silenziosi e ad alta produttività su materiali non metallici flessibili e semi-rigidi. Abbina un ponte mobile orizzontale azionato da un motoriduttore a un piano che sale verticalmente tramite 2 o 4 cilindri idraulici, e un sistema brevettato di iniezione dell’olio che alimenta i cilindri del piano da un cilindro principale con valvole di ritegno. La corsa di ritorno del ponte è regolabile tramite touchscreen a incrementi di 100 mm. Barriera frontale certificata CE e protezioni posteriori garantiscono la sicurezza dell’operatore. Produzione Francia.

Applicazioni / Campi di impiego

• Sintetici
• Textiles
• Pelli
• Guarnizioni
• Schiume
• Materiali plastici
• Tappeti
• Feltro
• Gomma
• Altri materiali flessibili e semi-rigidi

Caratteristiche funzionali principali

• Configurazione a ponte retrattile che libera l’area di taglio per il posizionamento degli utensili e l’estrazione dei pezzi
• Il ponte può trasportare l’utensile o i controstampi possono essere montati su ponte o tavolo
• Pressione del tavolo tramite 2 o 4 cilindri idraulici per pressione bilanciata e parallela
• Sistema brevettato di iniezione dell’olio con cilindro principale e valvole di ritegno verso i cilindri del tavolo
• Interfaccia operatore touch multilingue; ritorno ponte parametrabile a passi di 100 mm
• Sicurezza: barriera frontale certificata CE e protezioni posteriori
• Alta produttività: fino a 10 tagli al minuto
• Prodotto in Francia

Opzioni (selezionabili)

• Sistemi di alimentazione del materiale
• Svolgitori / supporti per rotoli
• Finecorsa meccanici (per macchine a 2 e 4 cilindri)
• Sistema di mantenimento della pressione per termocompressione
• Servomotore sul ponte per precisione frontale ±0,2 mm
• Sistemi di rotazione del blocco/utensile sotto il ponte o sul tavolo
• Taglio su piastra d’acciaio temprata rettificata (con finecorsa meccanici)
• Piastre riscaldanti
• Illuminazione dimmerabile
• Supporto utensile sopra il ponte
• Supporto utensile sotto il ponte
• Macchina senza copertura frontale
• Modulo di teleassistenza / controllo remoto
• Versione design personalizzata
• Verniciatura su richiesta (RAL)

Versioni disponibili (esempi)

• Gamma 2 cilindri (esempi): 1600 x 800 – 80T & 100T; 1600 x 900 – 80T & 100T; 2000 x 800 – 80T & 100T; 2000 x 900 – 80T & 100T; 2400 x 800 – 80T & 100T; 2400 x 900 – 80T & 100T
• Gamma 4 cilindri (esempi): 1600 x 900 – 130T/150T/200T/250T/300T; 1600 x 1200 – 130T/150T/200T/250T/300T; 1600 x 1500 – 130T/150T/200T/250T/300T; 2000 x 900 – 130T/150T/200T/250T/300T; 2000 x 1200 – 130T/150T/200T/250T/300T; 2000 x 1500; 2000 x 2000; 2000 x 2500; 2400 x 900; 2400 x 1200; 2400 x 1500 (potenze come sopra)

Caratteristiche tecniche
Potenza utile di fustellatura: da 80 a 500 Ton
Velocità del ponte (avanzamento/ritorno): 52 m/min
Precisione di arresto del ponte: +/-5 mm
Corsa regolabile: 20–120 mm (220 mm opzione)
Velocità di taglio: 22 mm/s (fissa)
Passaggio tra tavolo e ponte (senza utensile e blocco): 40–160 mm (250 mm opzione)
Altezza del piano di lavoro: 940 mm

Specifiche tecniche

• Costruttore / Marca: SUTEAU-ANVER
• Modello: SA XPM
• Tipo: Pressa idraulica per fustellatura a ponte retrattile
• Potenza di taglio: 80–500 T (a seconda della versione)
• Velocità ponte (avanzamento/ritorno): 52 m/min
• Precisione arresto ponte: +/- 5 mm
• Corsa regolabile: 20–120 mm (220 mm opzione)
• Velocità di taglio: 22 mm/s (fissa)
• Passaggio tavolo-ponte: 40–160 mm (250 mm opzione)
• Altezza piano lavoro: 940 mm
• Tavolo: azionato da 2 o 4 cilindri idraulici, pressione bilanciata
• Sistema di iniezione d’olio brevettato (cilindro principale con valvole verso i cilindri del tavolo)
• Ritorno del ponte regolabile tramite touch-screen a passi di 100 mm
• Cadence: fino a 10 tagli/minuto
• Sicurezza: barriera frontale certificata CE e protezioni posteriori
• Costruzione: struttura meccanica saldata
• Larghezza materiale: fino a 3000 mm (materiali morbidi, singolo o multi-spessore)
