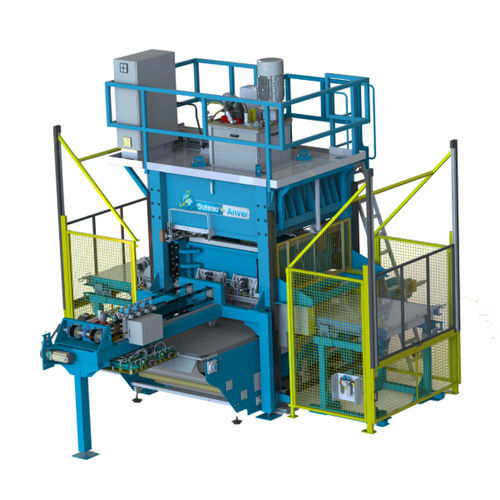

Unità di stampaggio da rullo a rullo VFS

acciaioin plastica

Panoramica
Scoprite la pressa di fustellatura idraulica a ponte mobile SUTEAU-ANVER modello VFS, macchina industriale progettata per precisione, efficienza e taglio ad alta velocità di materiali non metallici flessibili. Progettata per la produzione in serie, lavora materiali in rotoli o pannelli su nastro, piastra in acciaio o polipropilene.

Progettazione e costruzione
La struttura macchina è composta da un tavolo fisso e un ponte superiore fisso assemblati su quattro colonne verticali. Il ponte mobile è collegato al ponte superiore tramite un cilindro idraulico centrale che controlla salita e discesa. La guida del ponte è garantita agli angoli da elementi in celoron a contatto con le colonne; la macchina è concepita per operare con uno sforzo di taglio simmetrico rispetto all'area centrale di taglio.

Fermi, regolazioni e controllo
Il punto basso di taglio è definito da quattro fermi meccanici. La regolazione di questi fermi in funzione dell'altezza dello stampo è automatica e avviene durante una fase di messa a punto. I fermi sono motorizzati da un motoriduttore e un inverter elettronico. Dopo la regolazione, il pannello di controllo consente di correggere la posizione del punto di taglio con una precisione di 0,01 mm. I quattro posi-fermi sono integrati nel tavolo fisso. Opzionalmente è disponibile un sistema di getto d'aria per evitare la contaminazione della parte superiore dei fermi. La posizione del fermo superiore è regolabile per impostare il passo tra la parte superiore del materiale e le lame; la regolazione può essere eseguita in qualsiasi momento tramite il pannello di controllo. La posizione è monitorata da un potenziometro lineare con precisione di +/- 5 mm.

Funzionamento e sicurezza
Per garantire la sicurezza dell'operatore durante gli interventi sotto il ponte mobile, il ponte mobile può essere bloccato idraulicamente in posizione alta. Questo bloccaggio è automatico all'arresto macchina o durante il cambio dello stampo.

Caratteristiche principali

• Pressa industriale per fustellatura di materiali non metallici flessibili
• Progetto idraulico a ponte mobile per corse controllate e ripetibili
• Prestazioni ad alta velocità adatte alla produzione in serie
• Regolazione precisa dei fermi con correzione di 0,01 mm
• Blocco idraulico del ponte mobile per la sicurezza dell'operatore
• Adattabile ad alimentazione a rotolo o a pannello e a diversi piani di lavoro

Opzioni

• Sistema di rotazione blocco/stampo
• Piastra in acciaio temprato rettificata – Spessore 10 mm – Durezza 60 HRC
• Piastra riscaldante:
  • Piastra in acciaio con elementi riscaldanti a barra
  • Temperatura max 200°C +/- 5°
  • Regolazione temperatura PID
• Porta-stampo
• Caricamento e scaricamento automatico degli stampi dal nastro
• Modulo di controllo remoto
• Sistemi di alimentazione automatici
• Sistemi di scarico automatici
• Caricatore utensili con magazzino 5 utensili e protezione d'accesso
• Trasportatori a rulli, a pinza e nastri senza pinza
• Nastro aspirante per taglio
• Tavoli automatici, depallettizzatore e pallettizzatore

Specifiche tecniche

• Alimentazione elettrica: 400 Volt trifase + Neutro + Terra 50 Hz
• Potenza installata: Da 11 kW a 30 kW a seconda delle versioni
• Alimentazione pneumatica: Aria secca 6 Bars
• Larghezza tavolo di taglio: Secondo necessità
• Profondità tavolo di taglio: Secondo necessità
• Forza di taglio: Da 100 a 500 tonnellate
• Corsa massima ponte: 180 mm (altra corsa su richiesta)
• Apertura massima ponte: 200 mm (altra apertura su richiesta)
