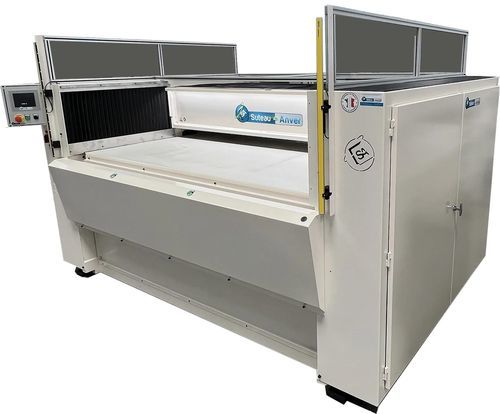

Pressa idraulica PTMV

fustellaturadi gommaper pelle

Panoramica del prodotto
La pressa da taglio idraulica PTMV con ponte retrattile è progettata per il taglio efficiente di materiali non metallici. Un ponte orizzontale avanza e si ritrae azionato da un cilindro idraulico ad ogni ciclo di taglio, liberando completamente l'area di lavoro durante la ritrazione per permettere all'operatore di posizionare la matrice e rimuovere i pezzi tagliati. Il tavolo si alza verticalmente per incontrare il ponte nella posizione avanzata. La matrice può essere montata sul frontale del ponte o sotto il ponte a seconda della configurazione. La distanza di ritorno del ponte è regolabile dal touch‑screen a incrementi di 100 mm. La macchina dispone di un'interfaccia touch multilingue ed è progettata per produttività, manutenzione minima e sicurezza dell'operatore.

Materiali

• Gomma
• Cartone
• Pelle
• Feltro
• Isolanti
• Guarnizioni
• Sughero
• Tappeti
• Schiuma
• Carta
• Plastica
• PVC
• Rivestimenti per pavimenti
• Sintetici
• Tessuti

Caratteristiche principali

• Pressa di taglio idraulica: Sistema idraulico integrato per forza di taglio costante e controllo dei cicli.
• Ponte retrattile: Il ponte orizzontale si ritrae dopo ogni taglio per massimizzare l'accesso all'area di taglio e facilitare il posizionamento delle matrici e la rimozione dei pezzi.
• Costruzione robusta e interfaccia operatore: Telaio meccanicamente saldato e controllo touch multilingue per uso semplice e manutenzione ridotta.
• Alta precisione di taglio e ritmo produttivo: Parametri regolabili e arresto ponte preciso per tagli ripetibili a velocità industriali.
• Versatilità di materiali e settori: Adatta a gomma, pelle, schiuma, tessuti, compositi e a settori come automotive, packaging, arredamento e medicale.
• Opzioni personalizzabili: Diversi accessori e configurazioni disponibili; progettata e costruita in Francia.

Caratteristiche tecniche
Alimentazione elettrica: 400 V trifase + Neutro + Terra, 50 Hz
Velocità del ponte (avanzamento/ritorno): 56 m/min
Precisione di arresto del ponte: +/-10 mm
Velocità di avvicinamento: 167 mm/s (fissa)
Velocità di taglio: 22 mm/s (fissa)
Velocità di apertura: 198 mm/s (fissa)
Corsa: 70 mm
Passaggio tra tavolo e ponte (senza matrice/blocco): 110 mm
Altezza del piano di lavoro: 940 mm

Opzioni

• Sistemi di alimentazione
• Svolgitori
• Illuminazione dimmerabile
• Porta matrice sopra il ponte
• Porta matrice sotto il ponte
• Macchina senza pannello frontale
• Finecorsa meccanici di posizionamento
• Insonorizzazione
• Verniciatura su richiesta (RAL)
• Blocco di taglio / sistemi di serraggio matrice
• Pompa servo

Versioni disponibili

• Versione CE / trifase
• Versione completamente elettrica

Area utile e potenza di taglio

• 1000×500 mm — 25 tonnellate
• 1600×600 mm — 40 tonnellate
• 2000×800 mm — 70 tonnellate
• 2000×900 mm — 100 tonnellate

Specifiche tecniche

• Modello: PTMV
• Alimentazione elettrica: 400 V trifase + Neutro + Terra, 50 Hz
• Velocità ponte (avanzamento/ritorno): 56 m/min
• Precisione di arresto: +/- 10 mm
• Velocità di avvicinamento: 167 mm/s (fissa)
• Velocità di taglio: 22 mm/s (fissa)
• Velocità di apertura: 198 mm/s (fissa)
• Corsa: 70 mm
• Passaggio tavolo/ponte senza matrice/blocco: 110 mm
• Altezza del piano di lavoro: 940 mm
• Aree disponibili e forze: 1000×500 mm (25 t); 1600×600 mm (40 t); 2000×800 mm (70 t); 2000×900 mm (100 t)
