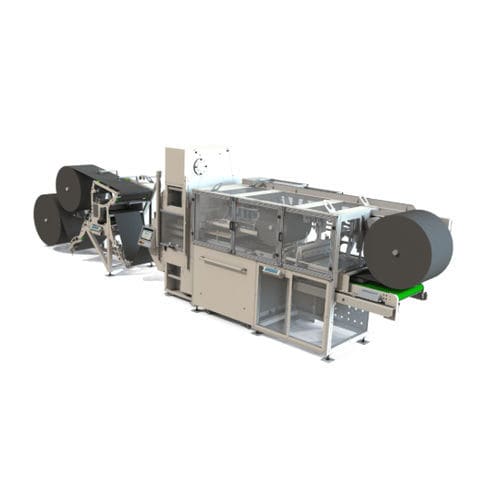

Pressa a motore SA series

meccanicaelettronicadi taglio

Panoramica
La pressa meccanica per taglio a mezza incisione è una soluzione industriale ad alta produttività per tagli totali o parziali di materiali morbidi (schiuma, gomma, carta, cartone, compositi). Disponibile come singola macchina o integrata in linee complete, lavora bobine o lastre per taglio parziale, sgroncatura, taglio in strisce, svolgimento e riavvolgimento. In base al passo di avanzamento e alla configurazione, la pressa può raggiungere fino a 180 colpi al minuto.

Descrizione funzionale principale

• Struttura saldata tipo gap frame con piano superiore mobile azionato da un sistema biella-manovella collegato a motoriduttore; articolazioni su cuscinetti e protette.
• Lamina di supporto utensile fornita; utensile fissato con viti e bloccato al piano superiore tramite coda di rondine con serraggio manuale.
• Piano inferiore regolabile con sistema vite/dado per impostare con precisione il punto di taglio e realizzare il taglio a mezza incisione; piastra di supporto sostituibile.
• Doppi rulli di alimentazione (a monte/a valle) ai lati del piano, azionati da motori brushless/servomotori per elevata dinamica e precisione; comando on/off indipendente per modalità spinta o tiro.
• Sistemi di guida e posizionamento nel campo di taglio e rulli di ingresso a tensione variabile.
• Controllo digitale programmabile per passo di avanzamento, accelerazione, decelerazione, numero di tagli per colpo, ecc.; memoria per 999 programmi; interfaccia utente intuitiva.
• Conforme alle norme di sicurezza vigenti e ampia gamma di opzioni per adattamenti produttivi.

Caratteristiche principali

• Punzonatura industriale per applicazioni di taglio totale e parziale.
• Funzionamento ad alta velocità fino a 180 colpi/min in base alla configurazione.
• Precisione meccanica di avanzamento ±0,1 mm e regolazione manuale del taglio a 0,01 mm.
• Rulli di alimentazione azionati da brushless/servomotori per avanzamenti a passo precisi.
• Aree di lavoro configurabili da 350×350 mm a 1000×1000 mm.
• Potenze di taglio disponibili da 10 a 80 tonnellate per i modelli 110–180.
• Adattabile a più settori (aerospaziale, automotive, packaging) con periferiche variabili.

Opzioni / Periferiche (esempi)
Periferiche a monte

• Svolgitori
• Riavvolgitori
• Unità di laminazione
• Depalletizzatore
• Tavolo di giunzione / tavolo di splicing

Periferiche a valle

• Stazione di espulsione (knock-out)
• Unità di taglio in strisce
• Riavvolgitori
• Taglio trasversale / ghigliottina
• Nastro trasportatore
• Sistemi di impilamento automatico

Versioni disponibili

• Modello 110: potenza di taglio 10 T
• Modello 120: potenza di taglio 20 T
• Modello 135: potenza di taglio 35 T
• Modello 150: potenza di taglio 50 T
• Modello 180: potenza di taglio 80 T

Caratteristiche / specifiche tecniche

• Potenza di taglio: 10 a 80 tonnellate (modelli 110–180).
• Area di lavoro: da 350×350 mm fino a 1000×1000 mm (configurazioni multiple per modello).
• Velocità massima: fino a 180 colpi/min; velocità minima: 60 colpi/min (in funzione del passo).
• Precisione meccanica di avanzamento: ±0,1 mm; regolazione manuale del taglio: 0,01 mm.
• Doppio rullo di alimentazione con apertura pneumatica; rulli azionati da brushless/servomotori con controllo indipendente on/off.
• Potenza elettrica: tipicamente 7 a 20 kW a seconda del modello e della configurazione.
• Lamina di supporto utensile fornita e piastra inferiore sostituibile; coda di rondine con serraggio manuale per il fissaggio dell'utensile.
• Controllo digitale con memoria per 999 programmi e parametri programmabili (passo, accelerazione, numero di tagli per colpo, ecc.).
• Conformità alle norme di sicurezza applicabili; numerose opzioni per adattamento alla produzione.
• Esempi di combinazioni area/potenza: 350×350 mm | 10 T; 400×400 mm | 20/35/50 T; 500×500 mm | 20/35/50 T; 600×600 mm | 35/50/80 T; 800×800 mm | 50/80 T; 1000×1000 mm | 80 T.
