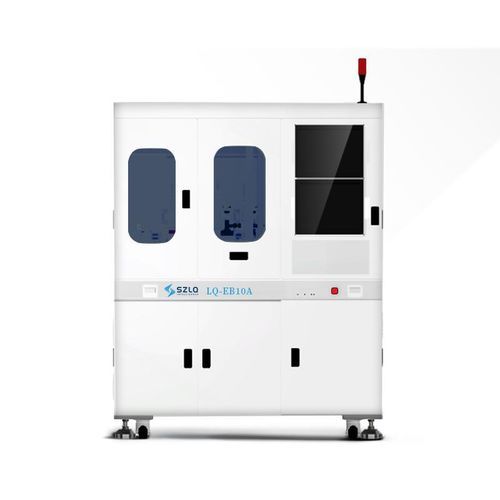

Mettisacco automatico per wafer LQ-EB10A

Panoramica
LQ-EB10A è un'apparecchiatura di montaggio eutettico completamente automatica progettata per il montaggio eutettico in applicazioni COC e BOX con cavità profonde. Presenta un sistema di trasferimento con carico/scarico automatico, più teste di prelievo e un sistema di funzionamento della testa di montaggio a controllo di forza; può essere personalizzata per soluzioni applicative specifiche.

Caratteristiche principali

• Sistema di trasferimento per carico e scarico automatico
• Più teste di prelievo per elevata produttività
• Sistema testa di montaggio a controllo di forza altamente stabile
• Supporta metodi di montaggio con riferimento anteriore/posteriore
• Progettato per processi eutettici in cavità profonde COC e BOX
• Adatto alla produzione di massa e ai test di R&D

Aree di applicazione

• Fotonica
• Dispositivi di potenza
• Dispositivi RF a microonde
• Settore veicoli a nuova energia

Punti aggiuntivi del prodotto

• Capacità di trasferimento in ingresso e uscita
• Alta stabilità e calibrazione automatica
• Funzioni di calibrazione per la precisione di posizione
• Stazione di saldatura sviluppata internamente (riscaldamento fino a 400°C)
• Hub/attrezzatura di rete con commutazione tra due modalità di montaggio e calibrazione posizionale automatica
• Supporto alimentazione: 2" GEL-PAK, 2" WAFFLE-PAK, 6" wafer ring

Specifiche tecniche

• Metodo di montaggio: Montaggio con riferimento anteriore/posteriore
• Processo di montaggio: Montaggio eutettico
• Scenario applicativo: COC; cavità profonde BOX
• Precisione di montaggio (tipica): ±5 μm / ±0.5° (pellicola standard); ±10 μm / ±1° (dipende dall'applicazione)
• Efficienza dell'apparecchiatura: ≈10 S/PCS (dipende dall'applicazione; tempo eutettico escluso)
• Precisione di giunzione: ±10 μm @ 3σ precisione di posizionamento; ±0.5° @ 3σ precisione di rotazione
• Stazione di saldatura: sviluppata internamente, fino a 400°C
