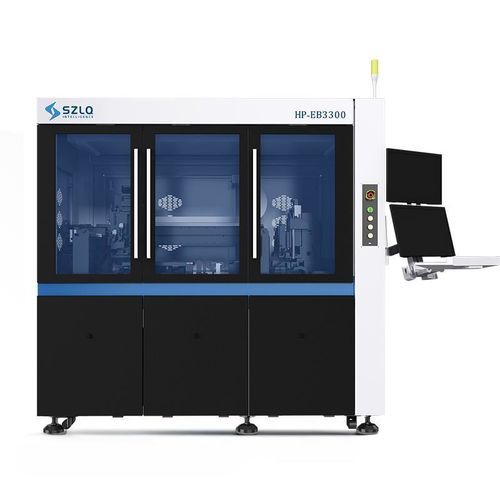

Microsaldatrice per chip eutettica HP-EB3300

automatizzataper waferper ricerca e sviluppo

Il sistema di montaggio eutettico superficiale HP-EB3300 è una macchina automatizzata progettata per il posizionamento preciso con riferimento anteriore/posteriore e per processi di saldatura eutettica (immersione, dispensing). È destinato a settori esigenti come fotonica, dispositivi di potenza, dispositivi RF microonde e il settore dei veicoli a nuova energia, adatto sia per R&S che per produzione industriale in serie.

Attributi chiave

• Funzionamento automatizzato
• Posizionamento di precisione (±1 μm su substrati standard)
• Elevata flessibilità per R&S e produzione in volume
• Sistema di cambio automatico degli utensili di prelievo

Ambiti di applicazione

• Photonics
• Dispositivi di potenza
• Dispositivi RF microonde
• Settore dei veicoli a nuova energia

Montaggio / processo

• Montaggio con riferimento anteriore/posteriore — metodo di posizionamento
• Montaggio eutettico (immersione, dispensing) — processo di saldatura
• Scenari applicabili: COC; COS

Vantaggi / moduli funzionali

• Stazione di saldatura a doppio riscaldamento: controllo temperatura da temperatura ambiente fino a 400 ℃; velocità di riscaldamento ≤ 100 ℃/s
• Dispensing e immersione: modalità immersione con punta auto-calibrante
• Compatibilità materiali di alimentazione: 2" GEL-PAK, 2" WAFFLE-PAK, anello wafer 6", anello wafer 8"

Specifiche tecniche

• Modello: HP-EB3300
• Precisione di montaggio: ±1 μm (substrati standard); ±3 μm (dipende dall'applicazione)
• Precisione di saldatura: ±3 μm @ 3σ (precisione di posizionamento)
• Precisione di rotazione del posizionamento: ±0.1° @ 3σ
• Throughput dell'apparecchiatura: circa 20–25 s/pcs (dipende dall'applicazione)
