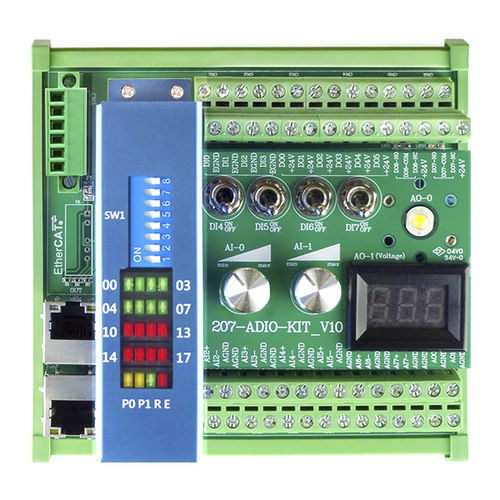

Modulo I/O digitale 207-ADIO-KIT

EthernetserieEtherCAT

Il 207-ADIO-KIT è un modulo slave a 8 canali di ingresso analogico (AI), 2 canali di uscita analogica (AO), 8 canali di ingresso digitale (DI) e 8 canali di uscita digitale (DO) con la morsettiera a innesto. Con il controllo EtherCAT® , porterà ad una veloce interfaccia seriale ethernet e full-duplex. La velocità di trasmissione è fino a 100 Mbps. Lo slave digitale può collegare diversi slave in serie con il cavo CAT5 UTP/STP cavo ethernet UTP/STP. 207-ADIO-KIT supporta anche TwinCAT con ESI File, e Object Dictionary (OD) di PDO e SDO 207-ADIO-KIT ha superato il certificato RSI-ECAT. Clicca su di me per il rapporto di prova della versione inglese. Clicca su di me per il rapporto di prova della versione giapponese. Caratteristiche 8 Ch. Ingresso analogico / 2 Ch. Modulo slave di uscita analogica 8 Ch. Ingresso digitale / 8 Ch, modulo slave di uscita digitale Max. Velocità di trasferimento 100Mbps ● Facile installazione con presa telefonica RJ45 e diagnostica a LED ● Possibilità di effettuare test Al/O & Dl/O con interruttore a levetta e rotante ● Montaggio su guida DIN (L-122 x L-124 x A-104 mm) EtherCAT Interfaccia serialeEthernet veloce, Full-Duplex Orologio distribuito1ms Cavo tipoCAT5 Cavo Ethernet UTP/STP UTP/STP Protezione contro le sovratensioni10KV Velocità di trasmissione100 Mbps Tensione di isolamento I/O3750Vrms Convertitore AD Risoluzione effettiva16 bit Tempo di conversione~ 125µs Campo di ingressoFine singola: ±10/±5/±±2,5/±1,25V; Differenziale: ±10/±5/±2,5/±1,25V Corrente di ingresso0~20mA Numero di ingressi AI a 8 canali Convertitore DA Risoluzione effettiva12 bit Campo di uscita±10V Modalità di funzionamentoRamp e rumore, valore singolo, valore singolo accoppiato, modello Numero di uscite2-canali AO Controllo DI/O Tipi di ingressoNPN Impedenza d'ingresso 5,6KΩ/0,5W Corrente di ingresso±5mA(Max) Tipo di uscitaNPN open collector Darlington transistor Darlington
