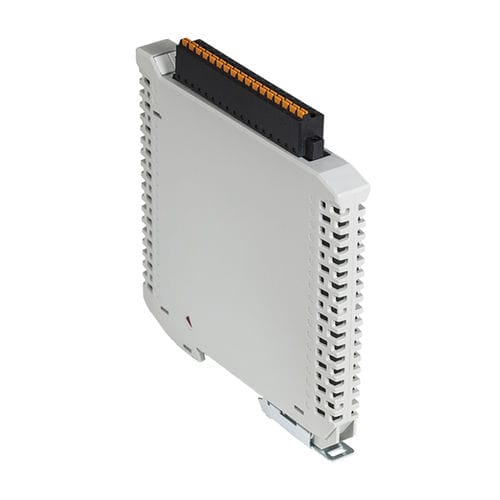

L'EZC-D102-XN è un modulo slave di uscita digitale a 16 canali dei moduli TPM EtherCAT® Add-on di tipo NPN. EZC-D102-XN può supportare il bus CAN locale attraverso l'accoppiatore CAN, EZC-N100. Con il controllo EtherCAT® , porterà ad una veloce interfaccia seriale ethernet e full-duplex. La velocità di trasmissione è fino a 100 Mbps. I modelli EZC Add-on possono fornire I/O remoti ad alta velocità, ad alta precisione e a basso costo per EtherCAT®.
Caratteristiche
● Modulo slave 16-Ch. DO con tipo NPN
● Modulo aggiuntivo TPM EtherCAT®
Supporto bus locale con CAN
Morsettiera a innesto con connettori a spina a molla
● Montaggio su guida DIN (L-97 x L-100 x A-12 mm)
EtherCAT
Interfaccia serialeEthernet veloce, Full-Duplex
Orologio distribuito1ms
Protezione contro le sovratensioni10KV
Velocità di trasmissione100 Mbps
Tensione di isolamento I/O3750Vrms
Tipo di uscitaNPN: transistor Darlington a collettore aperto
Capacità di commutazioneOgni uscita Ch. è di 100mA a 24VDC
Tempo di rispostaDa On a Off, circa 50µs ;
Da Off a On, circa 10µs
Protezione da sovracorrente1A (Max) per ogni porta (8-Ch.)
Generale
Potenza assorbita24VDC±10%
Consumo energetico2W tipico
Temperatura di lavoro da 0 a 60℃
---
