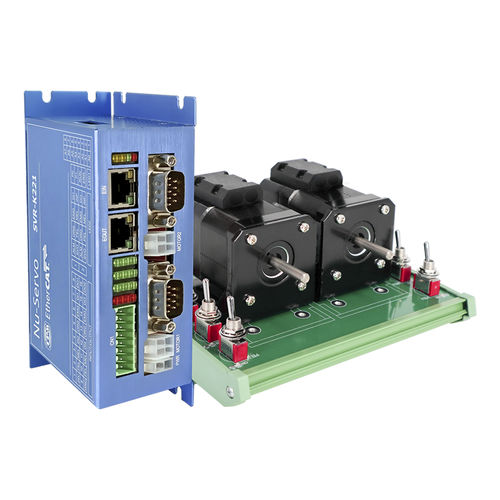

Starter kit EtherCAT 207-K221 series

di motoreelettricadi comando

Il 207-K221-KIT è un controllore ultra compatto con driver integrato a 2 assi con kit di avviamento a due motori. Con il controllo EtherCAT® , porterà ad una veloce interfaccia seriale ethernet e full-duplex. La velocità di trasmissione è fino a 100 Mbps. Lo slave digitale può collegare diversi slave in serie con il cavo CAT5 UTP/STP cavo ethernet UTP/STP. 207-K221-KIT supporta anche TwinCAT con ESI File, e Object Dictionary (OD) di PDO e SDO 207-K221-KIT ha superato il certificato RSI-ECAT. Clicca su di me per il rapporto di prova della versione inglese Caratteristiche Max. Velocità di trasferimento 100Mbps Controllo ad anello chiuso Sistema di azionamento bipolare a corrente bifase Motore bifase x 2 Corrente di uscita max. 1,8A Risoluzione: 500~50000 impulso/giro Feedback dell'encoder ● Commutatore DIP per l'impostazione dell'indirizzo EtherCAT Interfaccia serialeEthernet veloce, Full-Duplex Orologio distribuito0,5 / 1 / 2 / 4 ms Cavo tipoCAT5 Cavo Ethernet UTP/STP UTP/STP Protezione contro le sovratensioni10KV Velocità di trasmissione100 Mbps Supporto modeCSP, PP, Home Ingresso encoder incrementale±EA x2 , ±EB x2 Ingresso segnale indice encoder±EZ x2 Segnale di ingresso I/OPEL x2, MEL x2, ORG x2, SD x2 e EMG x2 Posizione confrontare l'uscitaCMP x 2, 250 punti / ch. Controllo di posizioneModalità incrementale / modalità assoluta; Gamma di dati: 32 bit Modalità HomingORG, EZ, SD, Limit & totalmente 31 tipi Autista Tensione d'ingresso 24VDC Azionamento modello 2 fasi, sistema di azionamento a corrente bipolare Consumo di corrente 3,0W tipico (120mA/24VDC) a vuoto Temperatura ambienteIn uso: 0 ~ 50°C; In magazzino: -20 ~ 70°C UmiditàIn uso: 35 ~ 85% (senza condensazione); In magazzino: 10 ~ 90% (senza condensa) Micro passo1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 selezionati con il selettore rotativo 0~8 Indicatore LEDEL+,EL-,ORG, EMG, SD, FAULT, PWR
