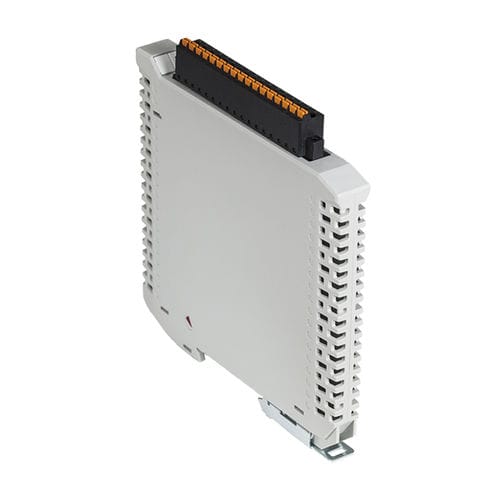

Modulo di ingresso asservito EZC-D-SX series

digitaleEthernetEtherCAT

L'EZC-D102-XN è un modulo slave di uscita digitale a 16 canali dei moduli TPM EtherCAT® Add-on di tipo NPN. EZC-D102-XN può supportare il bus CAN locale attraverso l'accoppiatore CAN, EZC-N100. Con il controllo EtherCAT® , porterà ad una veloce interfaccia seriale ethernet e full-duplex. La velocità di trasmissione è fino a 100 Mbps. I modelli EZC Add-on possono fornire I/O remoti ad alta velocità, ad alta precisione e a basso costo per EtherCAT®. Caratteristiche ● Modulo slave 16-Ch. DO con tipo NPN ● Modulo aggiuntivo TPM EtherCAT® Supporto bus locale con CAN Morsettiera a innesto con connettori a spina a molla ● Montaggio su guida DIN (L-97 x L-100 x A-12 mm) EtherCAT Interfaccia serialeEthernet veloce, Full-Duplex Orologio distribuito1ms Protezione contro le sovratensioni10KV Velocità di trasmissione100 Mbps Tensione di isolamento I/O3750Vrms Tipo di uscitaNPN: transistor Darlington a collettore aperto Capacità di commutazioneOgni uscita Ch. è di 100mA a 24VDC Tempo di rispostaDa On a Off, circa 50µs ; Da Off a On, circa 10µs Protezione da sovracorrente1A (Max) per ogni porta (8-Ch.) Generale Potenza assorbita24VDC±10% Consumo energetico2W tipico Temperatura di lavoro da 0 a 60℃
