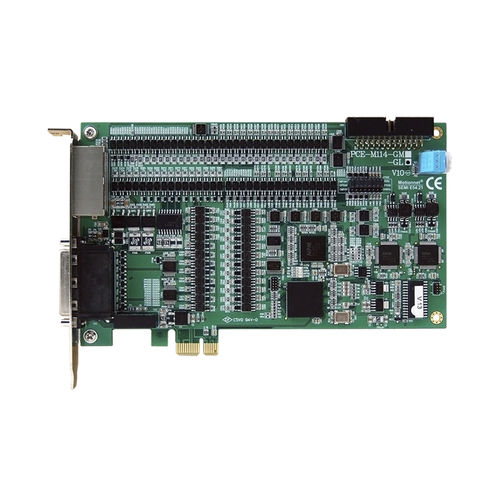

Scheda di controllo motore avanzata PCE-M114-GL

4 assi2 assidigitale

Il PCE-M114-GL è un controllore di movimento avanzato composto da 2 parti principali, un controllore di movimento a 4 assi e un'estensione di rete in tempo reale ad alta velocità, Motionnet. Il controllo del movimento a 4 assi fornisce un'interpolazione lineare da 2 a 4 assi, un'interpolazione circolare a 2 assi e anche un'interpolazione continua con continuità di velocità. Fornisce 13 modalità di homing per diversi tipi di macchine. Fornisce anche funzioni di confronto di posizione e di trigger di uscita da applicare ad altre applicazioni, come l'acquisizione di immagini al volo. Le funzioni di blocco e di interruzione della posizione consentono agli utenti di utilizzare ampiamente le funzioni con altre applicazioni come la misura della lunghezza delle macchine utensili. Il PCE-M114-GL fornisce interfacce di I/O digitali dedicate ai servoazionamenti/motore, ad esempio, ALM, INP ed ERC e anche interfacce di I/O digitali dedicate alle macchine, ad esempio ORG, PEL ed EMG. Questi segnali I/O dedicati garantiscono la funzionalità via hardware e quindi riducono il carico del software. Caratteristiche Conforme a PCI Express x1 Controllo del movimento a bordo a 4 assi con Max. 6.Frequenza di uscita a 5MHz 1 Anelli di Motionnet®Master Max. 64 Supporto dei moduli slave Motionnet® Interpolazione lineare, circolare, elicoidale e continua Funzione di bloccaggio posizione ad alta velocità Tempo di accelerazione e decelerazione programmabile Uscita a impulsi programmabile e interrupt ● Confronto della posizione e uscita di trigger Confrontare l'uscita FIFO x 2 Generatore di impulsi manuale I/O isolato per uso generale: 3 DI e 4 DO IC hardware con ID univoco Controllo del movimento Modalità di uscita a impulsiOUT/DIR, CW/CCW, A/B Frequenza di uscita impulsiMax. 6.5Mpps Campo di posizione32 bit Modalità di ritorno a casa13 tipi Profili di velocitàCurva a T e curva a S
