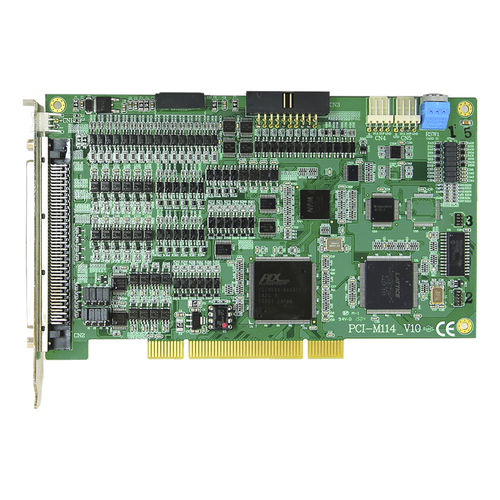

Scheda di controllo motore avanzata PCI-M114

4 assi2 assilineare

La PCI-M114 è una scheda di controllo del movimento avanzata. Il controllo del movimento a 4 assi fornisce un'interpolazione lineare da 2 a 4 assi, un'interpolazione circolare a 2 assi e anche un'interpolazione continua con continuità di velocità. Fornisce 13 modalità di homing per diversi tipi di macchine. Fornisce anche funzioni di confronto di posizione e di trigger di uscita da applicare ad altre applicazioni, come l'acquisizione di immagini al volo. Le funzioni di blocco e di interruzione della posizione consentono agli utenti di utilizzare ampiamente le funzioni con altre applicazioni come la misura della lunghezza delle macchine utensili. Il PCI-M114 fornisce interfacce I/O digitali dedicate ai servoazionamenti/motore, ad esempio, ALM, INP ed ERC e anche interfacce I/O digitali dedicate alle macchine, ad esempio ORG, PEL ed EMG. Questi segnali I/O dedicati garantiscono la funzionalità via hardware e quindi riducono il carico del software. Caratteristiche Controllo del movimento a bordo a 4 assi con Max. 6.Frequenza di uscita a 5MHz Interpolazione lineare, circolare, elicoidale e continua Funzione di bloccaggio posizione ad alta velocità ● Avviamento/arresto simultaneo su più assi Tempo di accelerazione e decelerazione programmabile Uscita a impulsi programmabile e interrupt ● Confronto della posizione e uscita di trigger Confrontare l'uscita FIFO x 2 IC hardware con ID univoco Controllo del movimento Modalità di uscita a impulsiOUT/DIR, CW/CCW, fase A/B Frequenza di uscita impulsiMax. 6.5Mpps Campo di posizione32 bit Modalità di ritorno a casa13 tipi Profili di velocitàCurva a T e curva a S Modalità di interpolazioneLinear, circolare, elicoidale e continua Contatore per segnali di retroazione dell'encoder32 bit Ingresso di blocco posizioneLTC x 4 Posizione confrontare l'uscitaCMP x 4 Ingresso encoder incrementale±EA x 4, ±EB x 4 Ingresso segnale indice encoder±EZ x 4
