Induttore magnetico ERUC23

SMDper alimentazione a commutazioneper l'industria automobilistica

Panoramica del prodotto

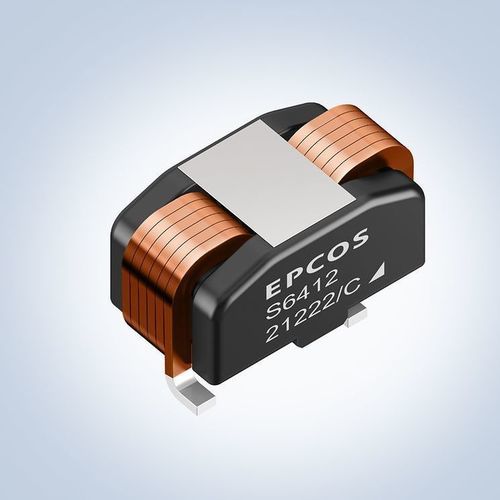

TDK Corporation amplia la sua famiglia di induttori a filo piatto con la serie di induttori accoppiati EPCOS ERUC23 (famiglia di codici d'ordine B82559S*). Questi induttori accoppiati SMD presentano due avvolgimenti che condividono un unico nucleo magnetico e sono disponibili in sei tipologie. La serie è qualificata AEC‑Q200 e conforme RoHS, progettata per il montaggio superficiale automatico (pick-and-place). Ingombro: 26,8 x 13,8 mm; altezze variabili tra 13,7 mm e 14,0 mm a seconda del tipo. Intervallo di temperatura di esercizio specificato: -40 °C a +150 °C. La resistenza DC di un singolo avvolgimento varia da 0,82 mΩ a 1,85 mΩ a seconda del tipo.

Applicazioni

• Convertitori buck e boost a doppia fase e convertitori buck/boost
• Convertitori ibridi da 48 V a 12 V (convertitori con condensatore volante)

Principali caratteristiche e vantaggi

• Elevate correnti di saturazione per tipologia
• Bassa resistenza DC per avvolgimento
• Compatibile con pick-and-place automatico (montaggio superficiale)
• Riduzione del ripple e miglioramento dell'efficienza in un pacchetto compatto
• Risparmio di spazio rispetto a due induttori separati

Dati chiave (tabella)
Tipo | Induttanza accoppiata (nom.) [μH] | Resistenza DC di un avvolgimento [mΩ] | Corrente di saturazione (typ., 25 °C) [A] | Corrente di saturazione (typ., 100 °C) [A]
ERUC23-4R1K | 4,1 | 1,85 | 50 | 39,5
ERUC23-3R2K | 3,2 | 1,85 | 63,5 | 49
ERUC23-2R8K | 2,8 | 1,25 | 61 | 47
ERUC23-2R2K | 2,2 | 1,25 | 77 | 58
ERUC23-1R8K | 1,8 | 0,82 | 81 | 62
ERUC23-1R4K | 1,4 | 0,82 | 97 | 73

Specifiche tecniche

• Serie / modello: ERUC23 (EPCOS, famiglia di codici d'ordine B82559S*)
• Numero di varianti: 6
• Intervallo di induttanza accoppiata: 1,4 μH a 4,1 μH
• Corrente di saturazione (typ., 25 °C): 50 A a 97 A (varia in base al tipo)
• Corrente di saturazione (typ., 100 °C): 39,5 A a 73 A (varia in base al tipo)
• Resistenza DC (singolo avvolgimento): 0,82 mΩ a 1,85 mΩ (varia in base al tipo)
• Ingombro: 26,8 x 13,8 mm
• Altezza: 13,7 mm a 14,0 mm (a seconda del tipo)
• Qualifica / conformità: qualificato AEC‑Q200, conforme RoHS
• Montaggio: montaggio superficiale, compatibile con pick-and-place automatico
• Intervallo di temperatura di esercizio: -40 °C a +150 °C
