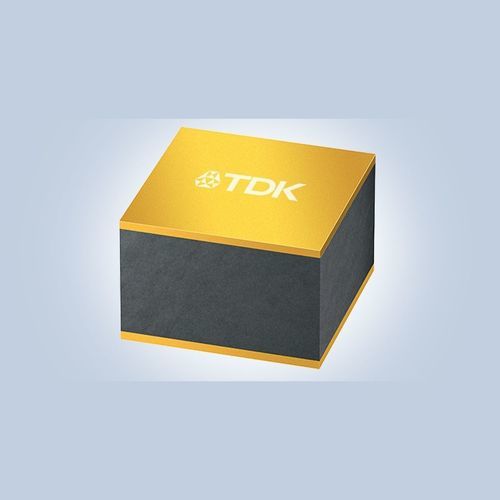

Termistore NTC NTCWS

Panoramica del prodotto

• Disponibile con collegamento a filo Au per il montaggio all'interno dei package dei diodi laser
• Tolleranze ridotte: ±1 % su resistenza e valore B per varianti selezionate, consentendo misurazioni di temperatura ad alta precisione
• Progettato per la misura della temperatura dei diodi laser in transceiver per comunicazioni ottiche e sistemi LiDAR

Riepilogo
TDK presenta la serie NTCWS di termistori NTC disponibile con collegamento a filo Au. Questi termistori saldabili offrono tolleranze ristrette su resistenza e valore B per supportare un controllo preciso della temperatura e della lunghezza d'onda dei diodi laser. I componenti sono compatti, privi di piombo e funzionano nell'intervallo da -40 a 125 °C. La produzione di massa è iniziata a settembre 2023.

Caratteristiche e applicazioni
Principali applicazioni

• Rilevamento della temperatura dei diodi laser per transceiver di comunicazione ottica e LiDAR

Principali caratteristiche e vantaggi

• Elettrodo in film spesso Au e compatibilità con il collegamento a filo Au per il montaggio in package
• Alcuni componenti offrono una tolleranza di ±1 % su resistenza e valore B per un controllo termico accurato
• Design compatto e privo di piombo adatto a package diodi laser con spazio limitato

Dati chiave

• Tipi: NTCWS3UF103FC1GT, NTCWS3UF103HC1GT
• Dimensioni (L × W): 0,33 ± 0,04 mm; Spessore (T): max. 0,25 mm
• Resistenza R25: 10,0 kΩ ±1 % (NTCWS3UF103FC1GT); 10,0 kΩ ±3 % (NTCWS3UF103HC1GT)
• Valore B (B25/85): 3930 K ±1 %
• Elettrodo: film spesso Au

Specifiche tecniche

• Serie: NTCWS
• Intervallo di temperatura di esercizio: -40 a 125 °C
• Montaggio: compatibile con collegamento a filo Au; adatto per il montaggio interno ai package LD
• Progetto: compatto, privo di piombo
• Avvio produzione di massa: settembre 2023
