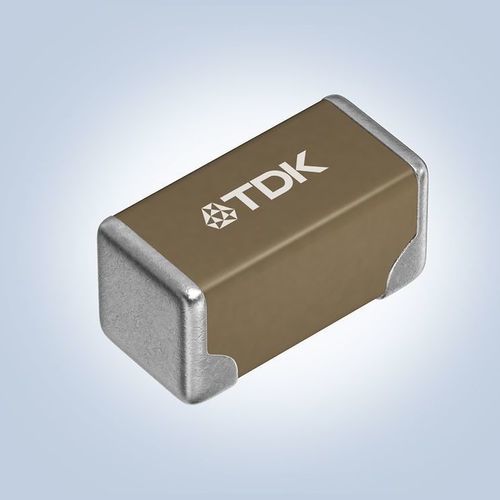

Condensatore in ceramica MLCC

SMDa resistenzamultistrato

Panoramica
TDK amplia la serie CN di condensatori ceramici multistrato (MLCC) con nuovi tipi a terminazione morbida a bassa resistenza. Il progetto prevede strati di resina solo sul lato di montaggio sulla PCB, consentendo percorsi di corrente esterni alla resina e riducendo la resistenza dei terminali rispetto ai MLCC a terminazione morbida convenzionali.

Punti chiave

• Gli strati di resina coprono solo il lato di montaggio sulla scheda
• La struttura originale TDK combina i vantaggi della terminazione morbida con una resistenza elettrica ridotta
• Elevate capacità: fino a 22 μF nella taglia 3216 e 47 μF nella taglia 3225
• Disponibili in grado automotive (serie CNA, conforme a AEC-Q200) e grado commerciale (serie CNC)

Dettagli prodotto
TDK estende la serie CN con i modelli CNA (grado automotive) e CNC (grado commerciale). La nuova terminazione morbida riduce la resistenza degli elettrodi terminali mantenendo le caratteristiche di prevenzione dei cortocircuiti per linee di alimentazione e batteria. Le opzioni a capacità maggiore riducono il numero di componenti e consentono layout PCB più compatti. La produzione di massa è iniziata a settembre 2023.

Funzioni e applicazioni
Applicazioni principali

• Filtraggio e disaccoppiamento delle linee di alimentazione per unità di controllo elettroniche (ECU) automobilistiche
• Filtraggio e disaccoppiamento delle linee di alimentazione per robot industriali e apparecchiature similari

Principali caratteristiche e vantaggi

• Opzione automotive conforme ad AEC-Q200 (serie CNA)
• Capacità maggiori per progettazioni salvaspazio: 22 μF (3216) e 47 μF (3225)
• La struttura dei terminali TDK realizza una terminazione morbida con resistenza paragonabile ai prodotti standard non morbidi

Dati chiave (tabella)
Type | Outer dimensions [mm] | Temperature characteristics | Rated voltage [V] | Capacitance [μF]
CNA5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNC5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNA5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNC5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNA6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
CNC6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
*Nota: CNA = grado automotive (AEC-Q200), CNC = grado commerciale.

Specifiche tecniche

• Serie: CN (CNA = grado automotive, CNC = grado commerciale)
• Terminazione morbida: strati di resina solo sul lato di montaggio per ridurre la resistenza dei terminali
• Dimensioni e capacità massime: 3216 (3.2 × 1.6 × 1.6 mm) fino a 22 μF; 3225 (3.2 × 2.5 × 2.5 mm) fino a 47 μF
• Dielettrico/caratteristiche termiche: opzioni X7R e X7S
• Tensioni nominali: esempi in Dati chiave (50 V per tipi X7R, 10 V per tipi X7S ad alta capacità)
• Conformità automotive: la serie CNA soddisfa AEC-Q200
• Uso previsto: filtraggio e disaccoppiamento delle linee di alimentazione/batteria in ECU automotive e apparecchiature industriali
• Avvio produzione di massa: settembre 2023
