Sensore a ultrasuoni
Aggiungi ai preferiti
Confronta con altri prodotti
Descrizione
Panoramica del prodotto

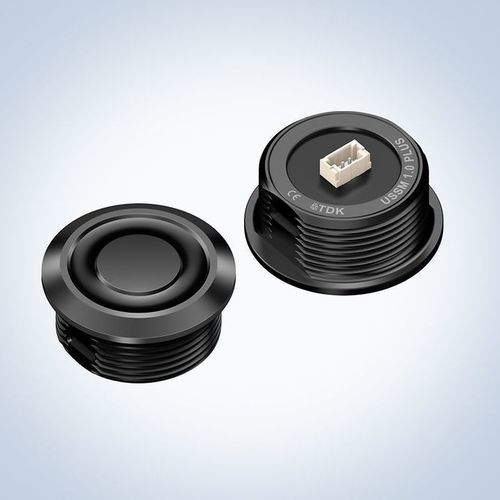

Modulo sensore a ultrasuoni USSM1.0 PLUS-FS di TDK Corporation (numero d'ordine B59110W2111W032). L'elemento sensibile è disaccoppiato meccanicamente dalla custodia per ridurre la sensibilità alle vibrazioni esterne. Il modulo è classificato IP65/67 e progettato per una tensione nominale di 12 V. Opzioni di montaggio: installazione frontale tramite filettatura M19 con dado di bloccaggio o tramite ganci a scatto.
Funzionalità
Il modulo è pilotato da un driver dedicato e da un trasduttore piezoelettrico integrato. Un ASIC di elaborazione del segnale integrato calcola il tempo di volo (time-of-flight) con una frequenza di campionamento fino a 50 campioni/s. Intervallo di misura da 18 cm a 200 cm; in modalità pitch-and-catch con più moduli è possibile misurare distanze fino a 4 cm. Il campo visivo (FoV) è ±35° e può essere configurato per scenari di misura specifici. Il sensore opera in modo affidabile in condizioni di illuminazione variabili, inclusa la luce solare diretta, e le misure sono in larga misura indipendenti dal colore o dalla traslucenza dell'obiettivo.
Applicazioni
Specifiche tecniche
Modulo sensore a ultrasuoni USSM1.0 PLUS-FS di TDK Corporation (numero d'ordine B59110W2111W032). L'elemento sensibile è disaccoppiato meccanicamente dalla custodia per ridurre la sensibilità alle vibrazioni esterne. Il modulo è classificato IP65/67 e progettato per una tensione nominale di 12 V. Opzioni di montaggio: installazione frontale tramite filettatura M19 con dado di bloccaggio o tramite ganci a scatto.
Funzionalità
Il modulo è pilotato da un driver dedicato e da un trasduttore piezoelettrico integrato. Un ASIC di elaborazione del segnale integrato calcola il tempo di volo (time-of-flight) con una frequenza di campionamento fino a 50 campioni/s. Intervallo di misura da 18 cm a 200 cm; in modalità pitch-and-catch con più moduli è possibile misurare distanze fino a 4 cm. Il campo visivo (FoV) è ±35° e può essere configurato per scenari di misura specifici. Il sensore opera in modo affidabile in condizioni di illuminazione variabili, inclusa la luce solare diretta, e le misure sono in larga misura indipendenti dal colore o dalla traslucenza dell'obiettivo.
Applicazioni
- Rilevamento ostacoli e prevenzione collisioni in sistemi mobili (es. robot mobili autonomi, AGV)
- Misura della distanza e del livello in sistemi fissi
Specifiche tecniche
- Modello: USSM1.0 PLUS-FS
- Numero d'ordine: B59110W2111W032
- Grado di protezione: IP65 / IP67
- Tensione nominale: 12 V
- Montaggio: pannello frontale tramite filettatura M19 con dado di bloccaggio o tramite ganci a scatto
- Sensore: elemento sensibile disaccoppiato meccanicamente
- Trasduttore: disco piezoelettrico integrato
- Elaborazione del segnale: ASIC integrato
- Frequenza di campionamento: fino a 50 campioni/s
- Intervallo di misura: 18 cm a 200 cm (fino a 4 cm in modalità pitch-and-catch)
- Campo visivo (FoV): ±35° (configurabile cliente)
- Funzionamento affidabile in condizioni di illuminazione variabili, inclusa la luce solare diretta; misure in gran parte indipendenti dal colore/traslucenza dell'obiettivo
- Usi principali: misura della distanza, rilevamento ostacoli, prevenzione collisioni in sistemi mobili e fissi
