Motore lineare AC TBW series

trifaseironcore0-60 V

Panoramica

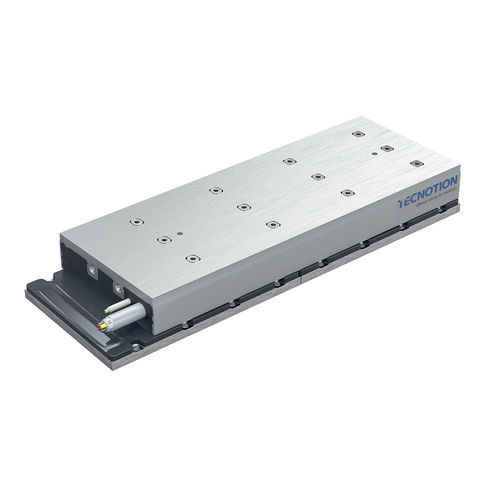

Raffreddato ad acqua per raggiungere forze continue ancora maggiori. La serie TBW di motori lineari a nucleo in ferro è la variante con raffreddamento ad acqua della serie TB. Dispone di un sistema di raffreddamento completamente integrato e ad alta efficienza che consente alla TBW di raggiungere forze continue superiori rispetto alla versione standard e sostenere accelerazioni estreme mantenendo una precisione di posizionamento sub-micrometrica. Poiché il calore non viene disperso nella struttura della macchina, è particolarmente indicata per applicazioni con vincoli di gestione termica.

Forze
Forza massima: 2700 – 6750 N
Forza di picco: 2400 – 6000 N
Forza continua (raffreddamento ad acqua): 1200 – 3000 N
Forza continua (raffreddamento ad aria): 1140 – 2850 N

Unità bobina e piastre magnetiche

• Unità bobina: TBW18 – TBW30 – TBW45
• Piastra magnetica: TB192 – TB288

Applicazioni

• Semiconduttori
• Display
• Scienza e aerospaziale
• Macchine utensili
• Taglio digitale
• Stampa
• Robotica
• Scienze della vita
• Lavorazione del legno
• Palchi e soluzioni di sistema
• Applicazioni in vuoto

Moduli opzionali

• Modulo Hall digitale: fornisce 3 uscite digitali sfasate di 120° per determinare l'angolo elettrico; richiede alimentazione 4,5 – 28 Vdc.
• Modulo Hall analogico: utilizza la traccia magnetica come scala lineare, facile da montare sui motori a nucleo di ferro; richiede alimentazione standard 5 Vdc.

Risorse

• Brochure motore a nucleo in ferro
• Webinar su dimensionamento e selezione del motore
• TBW series – Scheda tecnica
• Manuale motore lineare a nucleo in ferro
• TBW series - File CAD

Specifiche tecniche

• Nome della serie: TBW series (motore lineare a nucleo in ferro, variante raffreddata ad acqua)
• Raffreddamento: sistema di raffreddamento ad acqua completamente integrato (consente forze continue maggiori e previene la dissipazione di calore nella struttura della macchina)
• Precisione di posizionamento: precisione sub-micrometrica
• Forza massima: 2700 – 6750 N
• Forza di picco: 2400 – 6000 N
• Forza continua (raffreddamento ad acqua): 1200 – 3000 N
• Forza continua (raffreddamento ad aria): 1140 – 2850 N
• Unità bobina: TBW18, TBW30, TBW45
• Piastre magnetiche: TB192, TB288
• Accoppiamento: supporta l'accoppiamento di motori a nucleo in ferro per aumentare la forza disponibile
• Commutazione opzionale: Modulo Hall digitale (4,5–28 Vdc) e Modulo Hall analogico (5 Vdc)
• Applicazioni tipiche: apparecchiature per semiconduttori, macchine utensili, robotica, sistemi di visualizzazione e stampa, applicazioni in vuoto e ambienti puliti
