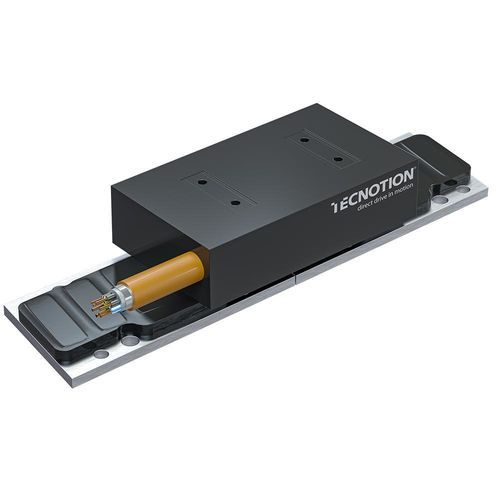

Motore lineare AC TD55 series

trifasesincronoironcore

Panoramica
La serie TD55 è un motore lineare a nucleo di ferro che offre una ridotta altezza di installazione e prestazioni compatte in un design a profilo basso. Progettato per installazioni con spazio limitato, fornisce forza continua adatta ad applicazioni OEM.

Caratteristiche principali

• Ridotta altezza di installazione e design compatto
• Unità bobina leggera per una migliore reattività dinamica
• Gestione termica con resina ad alta conducibilità e sensore di temperatura Pt1000 integrato
• Cavo combinato ibrido che unisce alimentazione e cablaggio sensori per una gestione dei cavi semplificata
• Possibilità di aumentare la forza disponibile mediante accoppiamento o collegamento in parallelo dei motori

Forza
Altezza di installazione: 32,1 mm | Larghezza unità bobina: 55 mm
Forza ultima: 211–845 N
Forza di picco: 161–645 N
Forza continua: 106–426 N

Unità bobina e piastre magnetiche

• Unità bobina: TD55-3, TD55-6, TD55-9, TD55-12
• Piastra magnetiche: TD55-96, TD55-384

Applicazioni

• Apparecchiature per semiconduttori
• Produzione di display
• Scienza e aerospazio
• Utensileria per macchine
• Taglio digitale
• Stampa
• Robotica
• Scienze della vita
• Lavorazione del legno
• Soluzioni per palchi e sistemi
• Applicazioni in vuoto

Risorse (tipologie disponibili)

• Brochure motori a nucleo di ferro
• TD iron core motor series – leaflet
• TD55 series – scheda tecnica
• Manuale motore lineare a nucleo di ferro
• TD55 series – file CAD

Specifiche tecniche

• Modello/serie: TD55 series
• Altezza di installazione: 32,1 mm
• Larghezza unità bobina: 55 mm
• Intervallo forza ultima: 211–845 N
• Intervallo forza di picco: 161–645 N
• Intervallo forza continua: 106–426 N
• Varianti unità bobina: TD55-3, TD55-6, TD55-9, TD55-12
• Varianti piastre magnetiche: TD55-96, TD55-384
• Monitoraggio termico: sensore Pt1000 integrato
• Gestione termica: resina ad alta conducibilità nell'unità bobina
• Cablatura: cavo combinato ibrido per alimentazione e sensori
• Nota progettuale: ottimizzato per installazioni a bassa altezza; supporta l'accoppiamento per aumentare la forza disponibile
