Motore lineare AC TB series
trifaseironcore0-60 V

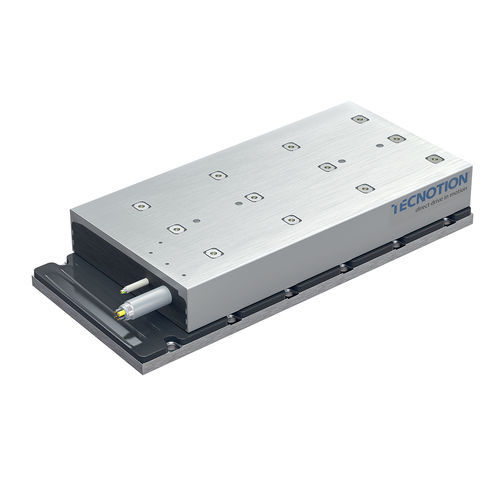

Motore lineare AC - TB series - Tecnotion - trifase / ironcore / 0-60 V
Motore lineare AC - TB series - Tecnotion - trifase / ironcore / 0-60 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Tecnotion

Caratteristiche

AC/DC
trifase, AC
Tipo
ironcore
Tensione
220 V, 24 V, 48 V, 380 V, 100 V, 72 V, 380 V, 12 V, 320 V, 80 V, 230-240V, 60 V, 5 V, 0-60 V, 400 V, 565V, 500 V, 28 V, 4.5V, 560V, 200 V
Montaggio
a presa diretta
Tipo di protezione
senza manutenzione, per uso prolungato
Prestazioni
ad alta velocità, ad alta prestazione, ad alta precisione
Altre caratteristiche
modulare, ad alta precisione
Velocità

Max.: 5 m/s
(16,4 ft/s)

Min.: 0 m/s
(0 ft/s)

Forza

Max.: 1.900 N

Min.: 0 N

Potenza

Max.: 9.500 W
(12,92 hp)

Min.: 0 W
(0 hp)

Corsa

Max.: 10.000 mm
(393,701 in)

Min.: 0 mm
(0 in)

Descrizione

Panoramica
La serie TB comprende motori lineari con nucleo di ferro progettati per applicazioni gravose. Offrono alta accelerazione e velocità, precisione di posizionamento sub-micronica e basso consumo energetico, con elevata densità di forza. Sono adatti a carichi elevati e cicli di lavoro prolungati.

Caratteristiche principali
  • Alta accelerazione e velocità
  • Precisione di posizionamento sub-micronica
  • Basso consumo energetico
  • Elevata densità di forza
  • Adatti a carichi elevati e cicli lunghi

Forza
Forza massima: 1800 – 4500 N
Forza di picco: 1600 – 4000 N
Forza continua: 760 – 1900 N

Unità bobina e piastre magnetiche
  • Unità bobina: TB12, TB15, TB18, TB24, TB30
  • Piastre magnetiche: TB192, TB288

Moduli e opzioni
  • Modulo Hall digitale (opzionale): 3 uscite digitali (sfasamento 120°) per la determinazione dell'angolo elettrico tra bobine e magneti; utile se la commutazione non è gestita dall'azionamento. Alimentazione: 4,5–28 Vdc.
  • Modulo Hall analogico (opzionale): utilizza la traccia magnetica come scala lineare; montaggio semplice su motori con nucleo di ferro e compatibile con controller servo standard. Alimentazione: 5 Vdc.

Risorse (disponibili nella pagina prodotto)
  • Brochure motori con nucleo di ferro
  • Webinar su dimensionamento e selezione motori
  • TB series – Scheda tecnica
  • Manuale motore lineare a nucleo di ferro
  • Manuale modulo Hall analogico per nucleo di ferro
  • TB series – File CAD

Applicazioni
I motori a trasmissione diretta Tecnotion si integrano in semiconduttori, display, ambito scientifico e aerospaziale, macchine utensili, taglio digitale, stampa, robotica, scienze della vita, lavorazione del legno, palchi e applicazioni in vuoto.

Specifiche tecniche
  • Famiglia prodotto: TB series (motori lineari a nucleo di ferro)
  • Forza massima: 1800 – 4500 N
  • Forza di picco: 1600 – 4000 N
  • Forza continua: 760 – 1900 N
  • Unità bobina: TB12, TB15, TB18, TB24, TB30
  • Piastre magnetiche: TB192, TB288
  • Modulo Hall digitale opzionale: 3 uscite digitali, alimentazione 4,5–28 Vdc
  • Modulo Hall analogico opzionale: scala basata su traccia magnetica, alimentazione 5 Vdc
  • Consegne disponibili: schede tecniche, disegni, brochure, manuali, file CAD
